การติดตั้ง Driver CH340 สำหรับ Arduino SMD

วิธีติดตั้ง Driver CH340 สำหรับ Arduino Clone, Nodemcu และ Nano

ใน Arduino Uno SMD Nodemcu esp8266 และ Arduino nano3.0 รุ่นถูกๆ จะมีการเปลี่ยน Chip ttl เป็น CH340 เพื่อให้ราคาถูกกว่าแต่ยังสามารถใช้งานอย่างเต็มประสิทธิภาพเหมือนเดิม วันนี้เราเลยนำเสนอวิธีการติดตั้ง Driver CH340 สำหรับน้องที่กำลังเริ่มหัดใช้อยู่ ครับ

CH340 คืออะไร?

CH340 คือชิปแปลงสัญญาณ USB เป็น Serial (USB to Serial Converter) ที่นิยมใช้งานอย่างแพร่หลายในวงการไมโครคอนโทรลเลอร์ โดยเฉพาะในบอร์ด Arduino ที่มีราคาประหยัด เช่น Arduino UNO รุ่นที่ใช้ชิป SMD, NodeMCU ESP8266, ESP32 และบอร์ดจีนราคาถูกอื่นๆ ซึ่งไม่มีชิป FTDI หรือ ATmega16u2 สำหรับสื่อสารกับคอมพิวเตอร์โดยตรง

หน้าที่ของ CH340

หน้าที่หลักของ CH340 คือทำให้บอร์ดไมโครคอนโทรลเลอร์สามารถเชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB ได้ โดยแปลงสัญญาณ USB จากคอมพิวเตอร์ให้กลายเป็นสัญญาณ Serial (TX/RX) ที่ไมโครคอนโทรลเลอร์สามารถอ่านและเขียนข้อมูลได้

ทำไมต้องติดตั้ง Driver CH340

สำหรับระบบ Windows โดยเฉพาะ หากยังไม่มีไดรเวอร์ของ CH340 จะไม่สามารถใช้งานบอร์ดกับโปรแกรม Arduino IDE ได้ เครื่องจะไม่รู้จักพอร์ต COM ที่ใช้งาน ทำให้ไม่สามารถอัปโหลดโปรแกรมได้ ดังนั้นจำเป็นต้องติดตั้งไดรเวอร์ CH340 เพื่อให้คอมพิวเตอร์รู้จักอุปกรณ์

รองรับระบบปฏิบัติการใดบ้าง

- Windows (ต้องติดตั้งไดรเวอร์) - macOS (บางเวอร์ชันอาจต้องติดตั้งไดรเวอร์) - Linux (มักจะรองรับอยู่แล้วโดยไม่ต้องติดตั้งเพิ่มเติม)

ข้อดีของชิป CH340

- ราคาถูก - ใช้งานได้กับบอร์ด Arduino และ ESP ทั่วไป - ประหยัดต้นทุนสำหรับบอร์ดไมโครคอนโทรลเลอร์ - มี Driver รองรับใช้งานได้หลากหลายระบบ

CH340 คือชิปแปลง USB เป็น Serial ที่มีราคาถูก ใช้งานง่าย และนิยมใช้อย่างมากในบอร์ด Arduino และ NodeMCU หากคุณใช้งานบอร์ดเหล่านี้แล้วคอมพิวเตอร์ไม่รู้จักพอร์ต COM นั่นอาจหมายความว่าคุณยังไม่ได้ติดตั้งไดรเวอร์ CH340 ซึ่งสามารถดาวน์โหลดได้ฟรีจากเว็บไซต์ผู้ผลิตหรือชุมชน Arduino ต่างๆ

เริ่มต้นจากการสังเกตในบอร์ด Arduino ของน้องๆ ว่าใช้ชิปที่เขียนว่า CH340 หรือไม่ หน้าตาลักษณะประมาณนี้

ขั้นตอนการติดตั้ง Driver CH340

1. ดาวน์โหลดไดร์เวอร์ที่ https://download.ab.in.th/d.php?file=CH341SER.zip แล้วแตกไฟล์
2. เสียบสาย USB Arduino เข้ากับคอมพิวเตอร์

3. คลิก Start > คลิกขวา This PC (หรือ My Computer) > เลือก Manage

4. จะเข้าสู่หน้า Device Manager

• 4.1 เลือก Device Manager
• 4.2 มองหา USB2.0-Serial
• 4.3 คลิกขวา > Update Driver Software

5. คลิก “Browse my computer for driver software”

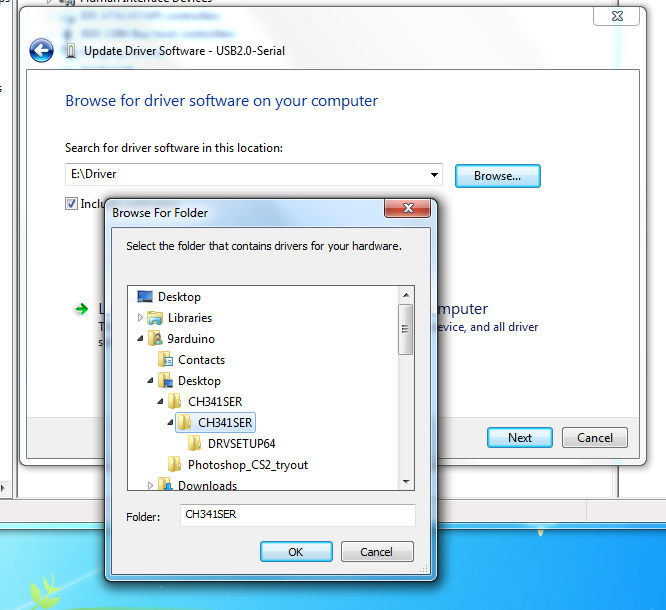

6. Browse ไปยังโฟลเดอร์ที่แตกไฟล์ไว้ แล้วคลิก Next

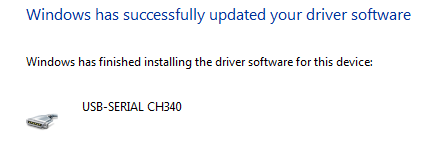

7. ถ้าขึ้นข้อความว่า "Windows has successfully updated..." แสดงว่าติดตั้งสำเร็จ

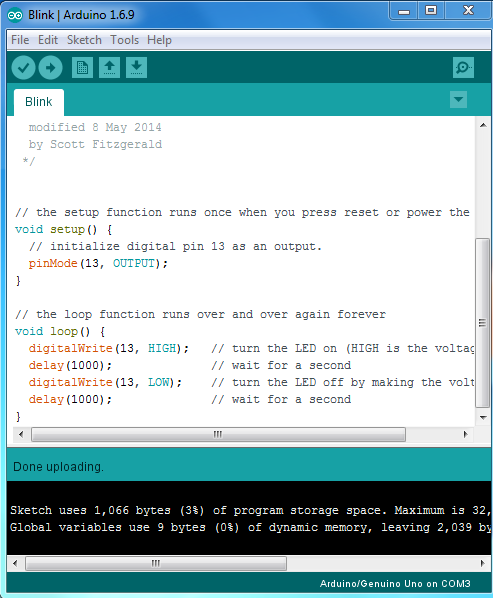

ลองทดสอบกับ Arduino IDE

ลองเปิดโปรแกรม Arduino IDE และอัปโหลดโปรแกรมดูได้เลยครับ ถ้าไม่มี Error แสดงว่าทุกอย่างพร้อมใช้งานแล้ว

CH340 กับบอร์ด Arduino Clone

CH340 เป็น Chip USB to TTL ที่ถูกนำมาใช้ในสินค้าหลากหลาย เช่น Nodemcu, Arduino, Wemos แทนชิปเดิมอย่าง Atmega8 หรือ CP2102 เพื่อให้ต้นทุนต่ำลง จึงเป็นที่นิยมสำหรับงาน DIY อย่างมาก

เสร็จเรียบร้อยกับการติดตั้งไดร์เวอร์ CH340 แล้วครับ

การติดตั้ง Driver CH340 เป็นขั้นตอนพื้นฐานสำหรับผู้ใช้บอร์ด Arduino Clone ที่ใช้ชิป CH340 การติดตั้งทำได้ไม่ยาก และเมื่อเสร็จแล้วคุณจะสามารถเขียนโปรแกรมและอัปโหลดผ่าน Arduino IDE ได้ตามปกติ
