การต่อหลอดไฟ LED ต่อหลายหลอด หา R Drop คำนวนได้ง่ายๆไม่ยาก

6 ปีที่ผ่านมา
โดย เจ้าของร้าน

การต่อหลอดไฟ LED ต่อหลายหลอด หา R Drop คำนวนได้ง่ายๆไม่ยาก

     น้องๆหลายคนมักจะเจอปัญหาว่า หากต้องการต่อหลอด LED หลายๆหลอด จะใช้ R ความต้านทานเท่าไร แหล่งจ่ายไฟ ขนาด 12 VDC จะต่อ หลอดไฟ LED ได้อย่างไร

     วันนี้ทางร้านจะมาแนะนำวิธีการคำนวนแบบง่ายๆ พร้อมวิธีการต่อผ่านเว็บ http://led.linear1.org/led.wiz

ซึ่งในเว็บนี้ จะแนะนำวิธีการต่อหลอดไฟ LED ต่อแบบไหนจะเหมาะสม คำนวนหาแหล่งจ่าย กระแส

ขั้นตอนการคำนวน เริ่มจาก

  • Source voltage หมายถึง กำหนดแหล่งจ่ายของหลอด LED  ยกตัวอย่างแหล่งจ่าย 5V จาก Arduino
  • diode forward voltage หมายถึง กำหนดแรงดันตกค่อมของหลอด LED แต่ละหลอด กำหนดที่ 3.3
  • diode forward current (mA) หมายถึง กำหนดกระแส สำหรับหลอด LED กำหนดไว้ที่ 20
  • number of LEDs in your array หมายถึง จำนวน ของหลอด LED ที่ต้องการ หลอดที่ต้องการต่อ 3 หลอด

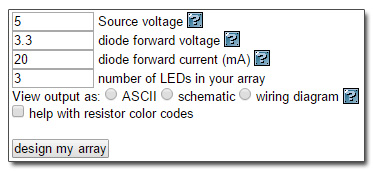

  • จากนั้น กดปุ่ม Design My Array จะได้ภาพวงจรที่เราคำนวนไว้

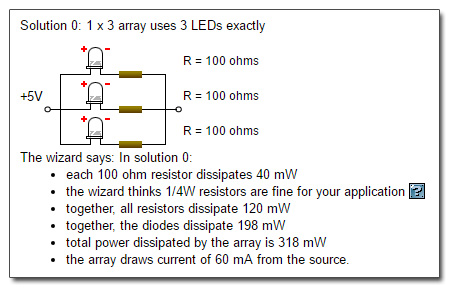

ก็จะได้วงจร การต่อ LED ของเรา โดยใช้ R100 Ohm ในการต่อเข้าหลอดไฟ LED



หวังว่าจะเป็นบทความที่ให้ความรู้ แก่เพื่อนๆ ได้นำไปใช้ในการคำนวนหา วิธีการต่อ R สำหรับ หลอด LED


คำนวนหลอดไฟ LED, การต่อหลอดไฟ LED, ต่อ LED หลายๆหลอด, ต่อ LED Arduino
