การใช้งาน Arduino + BMP280 วัดความกดอากาศ

การใช้งานเซนเซอร์ BMP280 กับ Arduino และ ESP8266

เซนเซอร์ BMP280 คือเซนเซอร์สำหรับวัดความกดอากาศและอุณหภูมิ ที่มีความแม่นยำสูง และเหมาะกับการใช้งานร่วมกับ Arduino ในโปรเจควัดสภาพแวดล้อม เช่น การพยากรณ์อากาศ, การวัดระดับความสูงจากแรงดันบรรยากาศ หรือแม้กระทั่งในโดรนและอุปกรณ์ IoT ต่าง ๆ

BMP280 คืออะไร?

BMP280 เป็นเซนเซอร์อิเล็กทรอนิกส์แบบดิจิทัลที่ใช้วัดความดันอากาศ (Barometric Pressure) และอุณหภูมิ (Temperature) ผลิตโดยบริษัท Bosch ซึ่งเป็นเซนเซอร์ที่มีความแม่นยำสูง ขนาดเล็ก และประหยัดพลังงาน เหมาะสำหรับโปรเจคที่เกี่ยวข้องกับการตรวจสอบสภาพอากาศ, การวัดความสูง, และระบบ IoT ต่าง ๆ

คุณสมบัติของ BMP280

• วัดความกดอากาศได้ในช่วง 300 - 1100 hPa
• วัดอุณหภูมิได้ในช่วง -40 ถึง 85°C
• สามารถเชื่อมต่อได้ทั้งแบบ I2C และ SPI
• ขนาดเล็ก ใช้พลังงานต่ำ

BMP280 ใช้งานร่วมกับ Arduino ได้อย่างไร?

BMP280 สามารถเชื่อมต่อกับบอร์ด Arduino หรือบอร์ด ESP32/ESP8266 ได้อย่างง่ายดายผ่านสาย I2C หรือ SPI โดยมี Library เช่น Adafruit BMP280 หรือ BMP280 by SparkFun ช่วยให้เขียนโค้ดใช้งานได้ง่ายขึ้น และสามารถดึงค่าความดันและอุณหภูมิออกมาแสดงผล หรือประมวลผลต่อได้ทันที

ตัวอย่างการประยุกต์ใช้งาน

• - เครื่องวัดความสูงจากระดับน้ำทะเล (Altimeter)
• สถานีตรวจวัดอากาศแบบพกพา
• การวัดแนวโน้มสภาพอากาศ (เช่น คาดการณ์ฝนตก)
• โปรเจคโดรนหรือบอลลูนอากาศสูง (High Altitude)

BMP280 คือเซนเซอร์วัดความดันและอุณหภูมิแบบดิจิทัลที่ใช้งานง่าย มีขนาดกะทัดรัด และความแม่นยำสูง เหมาะอย่างยิ่งสำหรับผู้ที่ทำโปรเจค Arduino, IoT หรือระบบตรวจวัดอากาศทั้งในระดับเริ่มต้นและระดับมืออาชีพ

จากก่อนหน้านี้มักจะมีน้องๆ ที่เข้าใจผิดเกี่ยวกับ Sensor BMP280 และ BME280 น้องๆ มักจะชอบสลับโปรแกรมกัน ทำให้ไม่สามารถใช้งานได้ วันนี้ทางร้านเลยนำมาเขียนบทความเพื่อสอนเกี่ยวกับการใช้งาน BMP280 ครับ

สำหรับบทความนี้จะมีเนื้อหาเกี่ยวกับการใช้งานเซนเซอร์ GY-BMP280 เนื่องด้วยบางคนอาจจะยังสับสนระหว่างการใช้งานของ BMP และ BME ผมจึงยกตัวอย่างการใช้งานเบื้องต้นของเซนเซอร์ GY-BMP280 ขึ้นมา

อุปกรณ์ที่ใช้มีดังนี้

• GY-BMP280 3.3 High Precision Atmospheric Pressure Sensor Module
• Uno R3 SMD Open Source Board หรือ NodeMCU V2
• สายแพร Jumper Female to Female ยาว 20CM จำนวน 10 เส้น
• สายแพร Jumper Male to Female ยาว 20CM จำนวน 10 เส้น

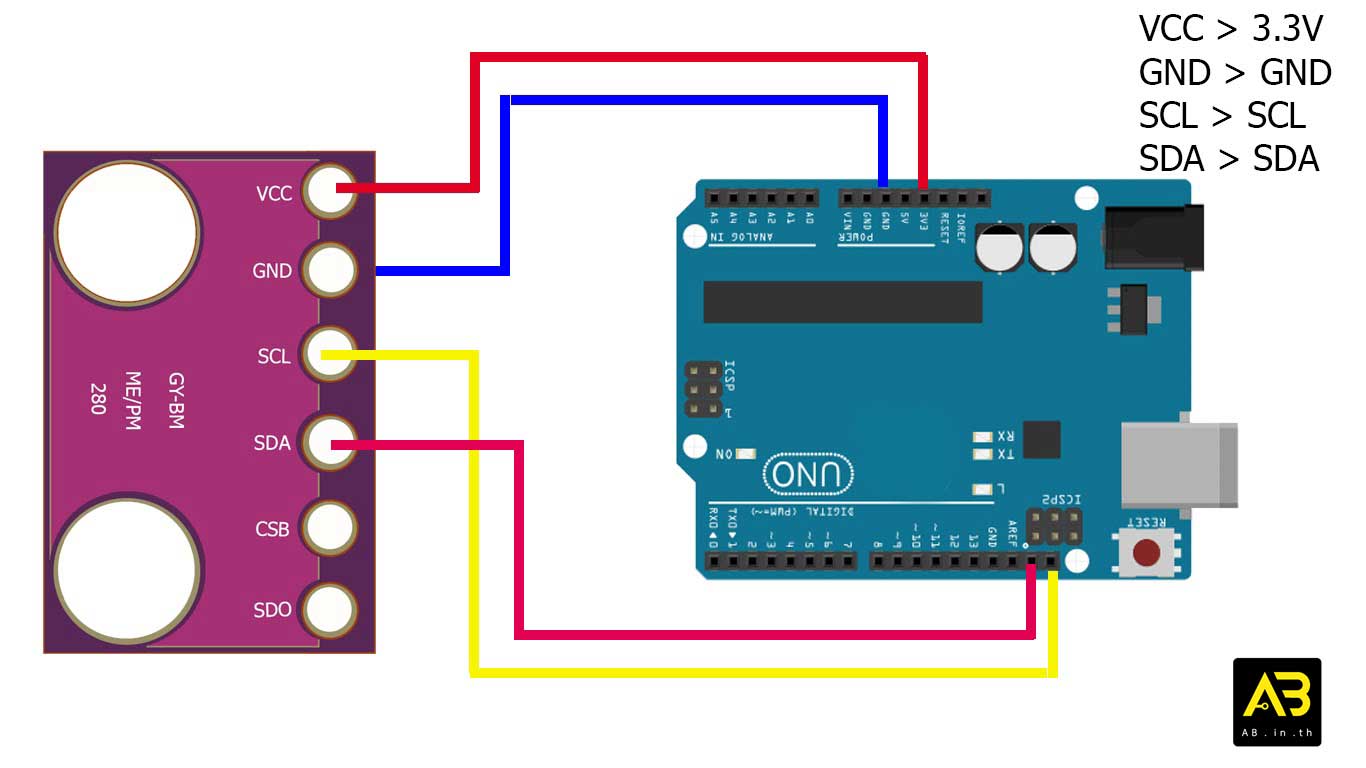

การต่อวงจรแบบแรก โดยใช้ Arduino Uno R3

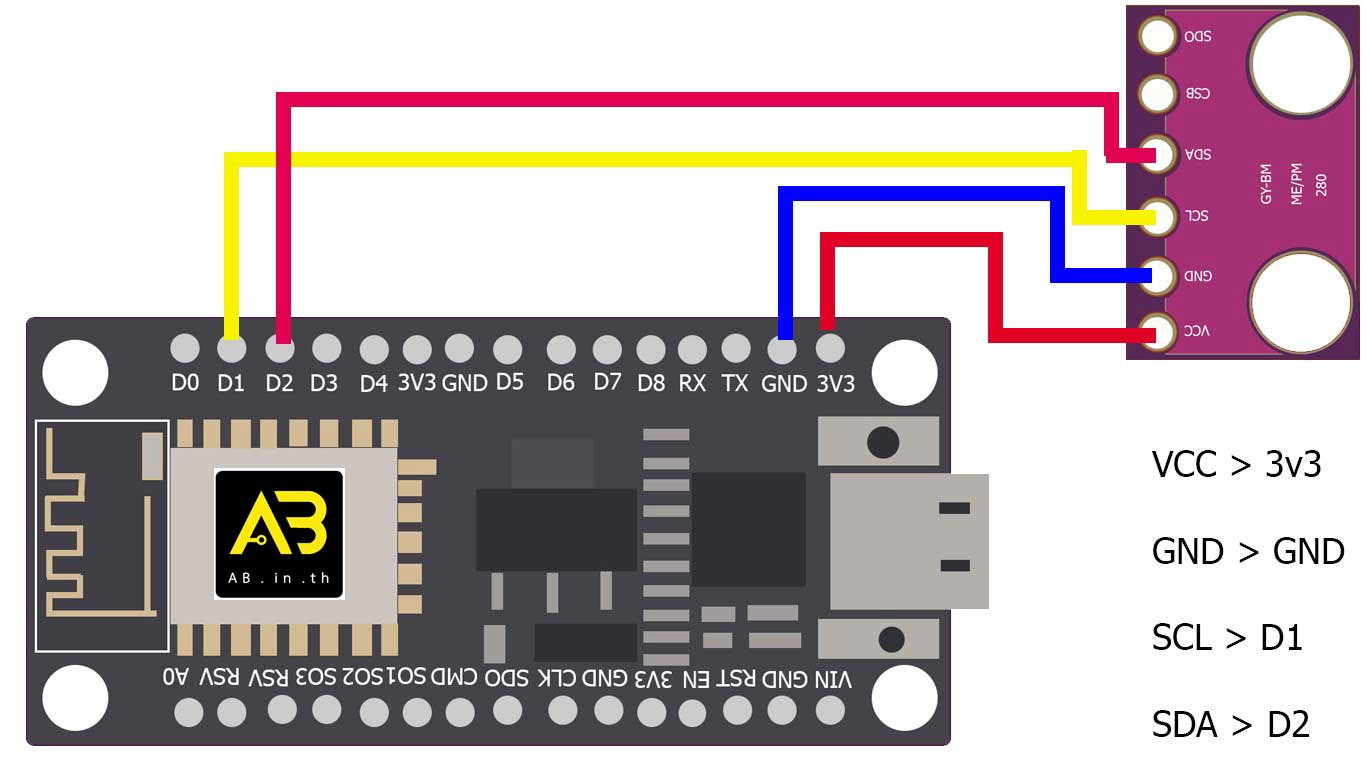

การต่อวงจรแบบที่สอง โดยใช้ ESP8266 Nodemcu V2

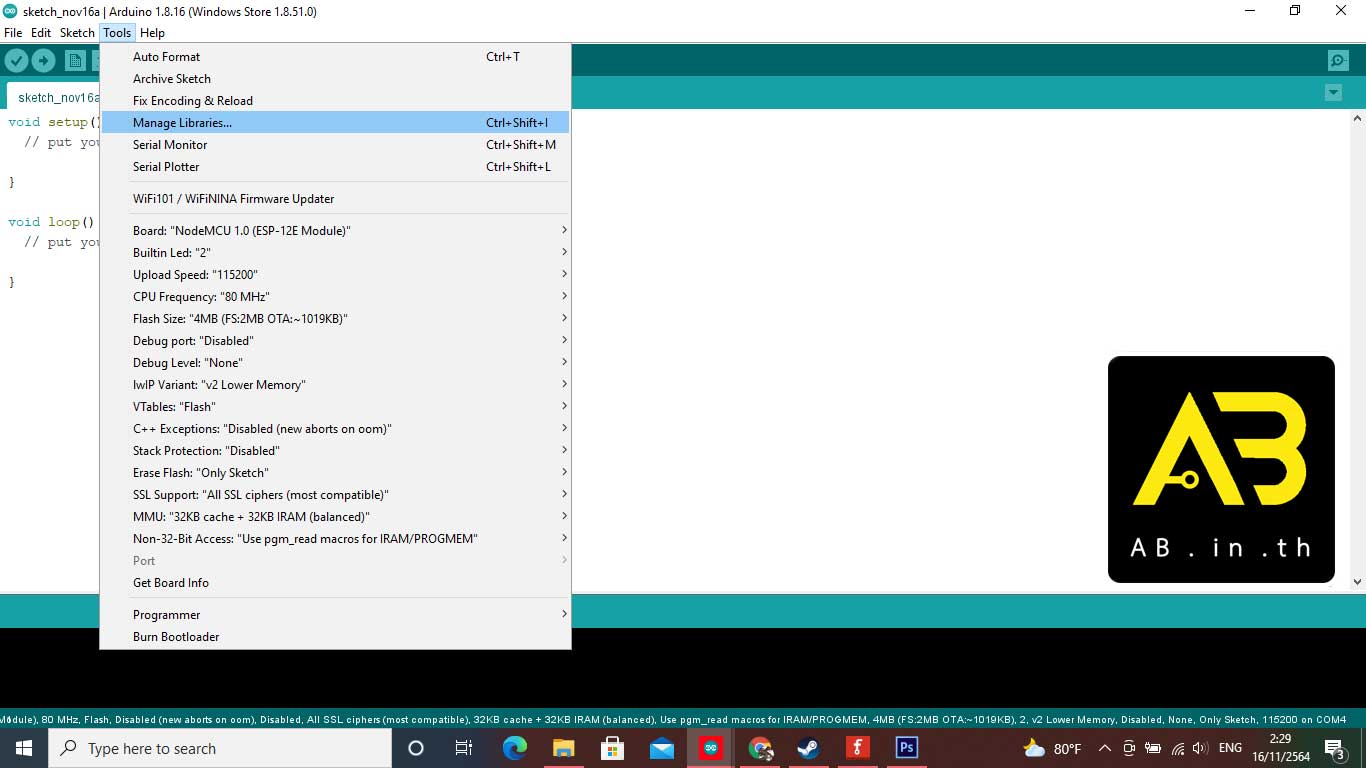

ขั้นตอนการติดตั้ง Library

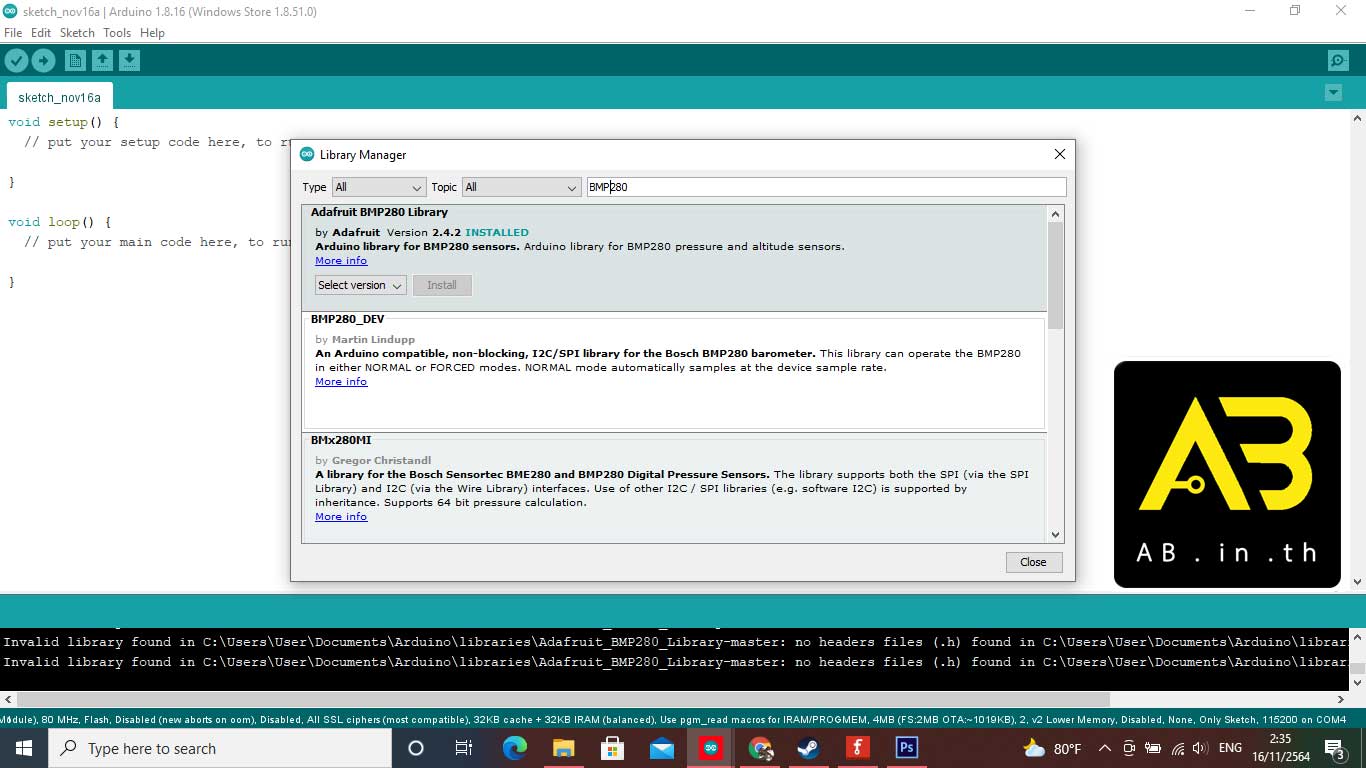

ค้นหาในชื่อ BMP280 และเลือกตัวที่แสดงอยู่ด้านบนสุด

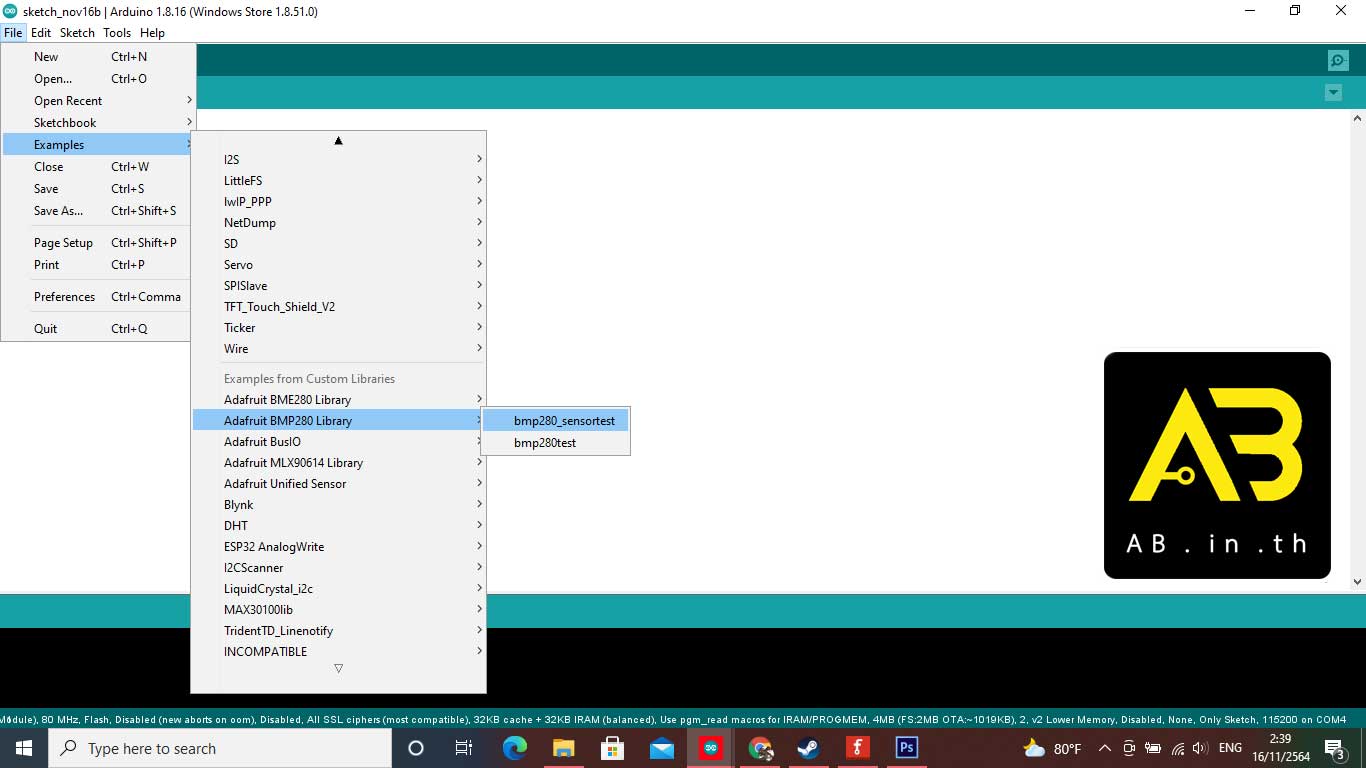

ตัวอย่างการเปิดโปรแกรม

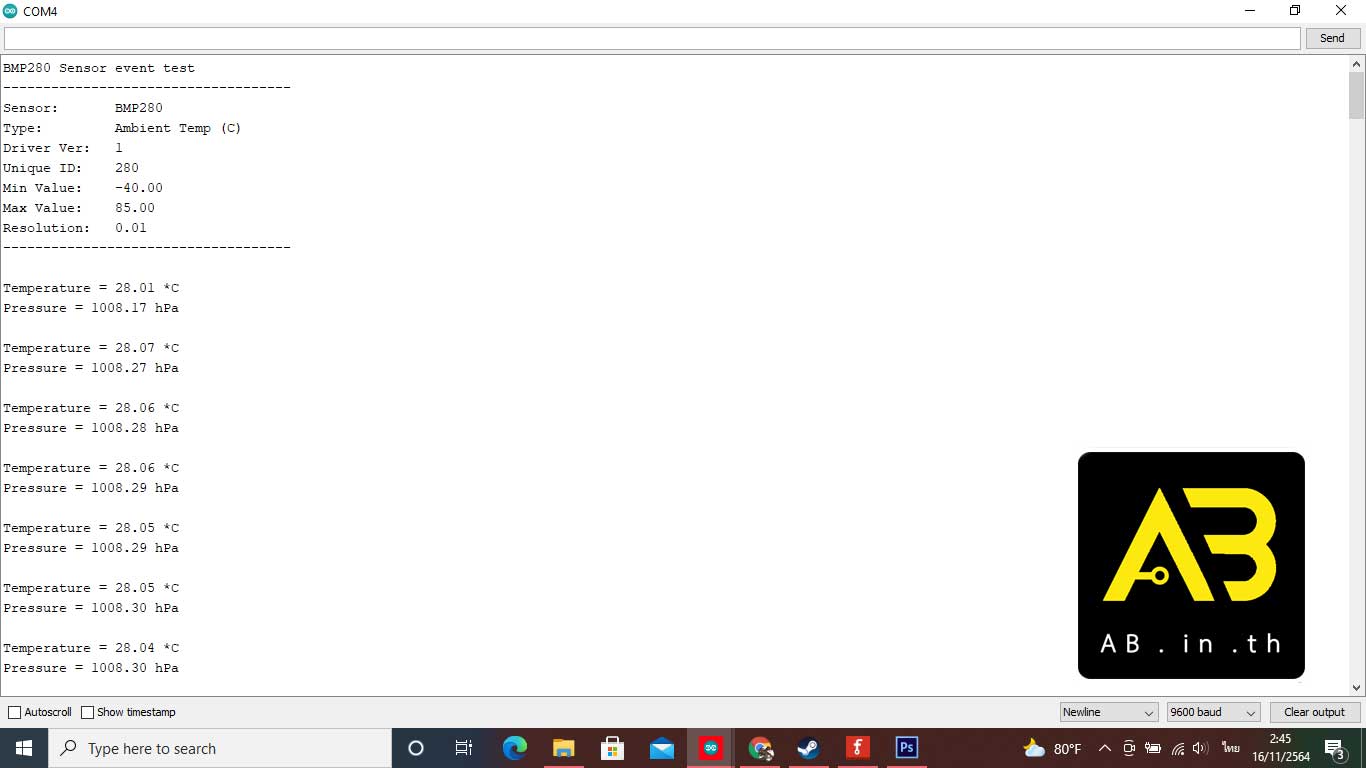

เลือกบอร์ดและพอร์ตให้เรียบร้อย แล้วอัปโหลดโค้ด จากนั้นเปิด Serial Monitor จะแสดงผลดังนี้

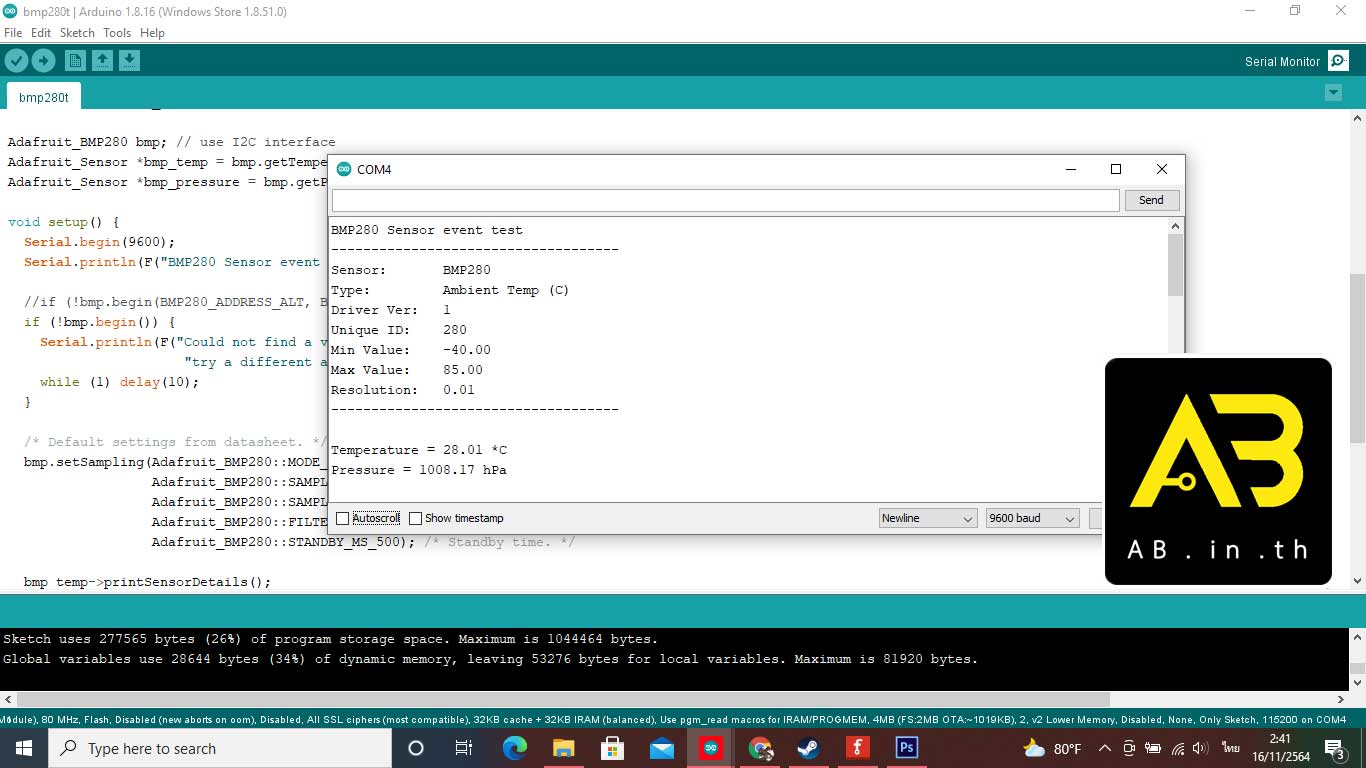

โค้ดโปรแกรมตัวอย่าง

การใช้งาน Arduino ร่วมกับ BMP280 ช่วยให้สามารถวัดค่าความกดอากาศ อุณหภูมิ และระดับความสูงได้อย่างง่ายดาย เหมาะสำหรับโปรเจคทางด้านสิ่งแวดล้อม วิทยาศาสตร์ และสมาร์ทโฮม ในราคาประหยัดและใช้งานไม่ซับซ้อน

เป็นการจบขั้นตอนการเขียนโปรแกรม Arduino กับ Sensor BMP280 ครับ ย้ำว่า BMP280 ไม่ใช่ BME280 ถึงหน้าตาจะคล้ายกัน แต่ไม่สามารถใช้โปรแกรมแบบเดียวกันได้ครับ
