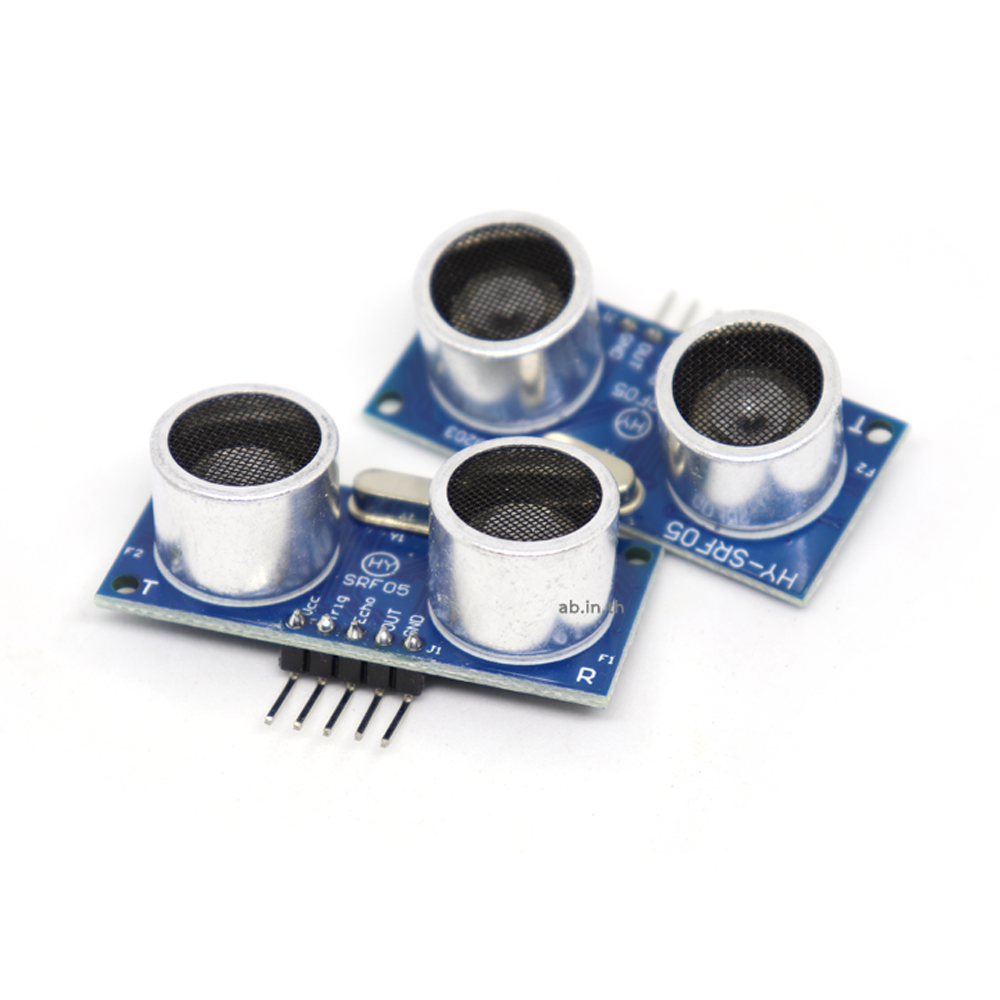

HY-SRF05 Sensor Ultrasonic Module Distance

HY-SRF05 Sensor Ultrasonic Module Distance

โมดูลเซ็นเซอร์ระยะทางด้วยเสียงคลื่นอัลตราโซนิค (Ultrasonic Sensor) ซึ่งสามารถใช้งานกับไมโครคอนโทรลเลอร์หรือบอร์ด Arduino ได้ง่ายดาย เพื่อวัดระยะห่างจากวัตถุหรือขอบเขตของพื้นที่ได้อย่างแม่นยำ

โมดูล HY-SRF05 สามารถวัดระยะห่างได้ในช่วงระยะ 2 ซม. ถึง 4 ม. โดยจะส่งสัญญาณคลื่นอัลตราโซนิคออกไปยังวัตถุ แล้วรับสัญญาณคลื่นกลับเข้ามา เพื่อคำนวณระยะห่างจากนั้นส่งผลลัพธ์ออกมาในรูปแบบของสัญญาณดิจิตอลที่มีความแม่นยำสูง

โมดูล HY-SRF05 มีขนาดเล็ก โดยมีพอร์ตสัญญาณสำหรับอ่านค่าระยะทางและพอร์ตไฟเลี้ยง และมีความแม่นยำในการวัดที่สูง ซึ่งเหมาะสำหรับการใช้งานในการสร้างหุ่นยนต์เพื่อใช้วัดระยะห่าง หรือใช้งานเพื่อวัดระยะห่างในอุตสาหกรรม

ผู้ใช้งานสามารถเขียนโค้ดบนซอฟต์แวร์ Arduino IDE เพื่ออ่านค่าระยะห่างจากโมดูล HY-SRF05 แล้วนำไปใช้งานต่อได้อย่างง่ายดาย

SRF05 เป็น Sensor ชนิด Ultrasonic ที่มีความแม่นยำในการวัดระยะสูง โดยมี Sensor วัดอุหภูมิ ติดมาด้วยบนบอร์ด ซึ่งจะทำหน้าที่วัดอุหภูมิสภาพแวดล้อมเพื่อนำไปชดเชยการวัดระยะทางให้แม่นยำถูกต้อง เหมาะแกการรำไปประยุกต์ใช้งานประเภทต่างๆ

HY-SRF05 Sensor Ultrasonic Module Distance

HY-SRF05 เป็นเซนเซอร์วัดระยะทางแบบอัลตร้าโซนิค (Ultrasonic Sensor) ที่ใช้คลื่นเสียงความถี่สูงในการวัดระยะทางระหว่างเซนเซอร์กับวัตถุ โดยสามารถวัดระยะได้ตั้งแต่ประมาณ 2 เซนติเมตร ถึง 4 เมตรอย่างแม่นยำ เหมาะสำหรับงานที่ต้องการการวัดระยะห่างแบบไม่สัมผัส เช่น หุ่นยนต์ เซนเซอร์ตรวจจับสิ่งกีดขวาง หรือระบบอัตโนมัติทั่วไป

หลักการทำงานของ HY-SRF05

HY-SRF05 ทำงานโดยส่งคลื่นเสียงอัลตร้าโซนิคความถี่สูง (ประมาณ 40kHz) ออกไป เมื่อคลื่นเสียงชนกับวัตถุจะสะท้อนกลับมายังตัวรับสัญญาณ เซนเซอร์จะคำนวณเวลาที่ใช้ในการส่งและรับคลื่นเสียง เพื่อหาค่าระยะห่างของวัตถุจากเซนเซอร์

คุณสมบัติเด่นของ HY-SRF05

• ช่วงวัดระยะ 2 ซม. – 4 เมตร
• ความแม่นยำสูง - ใช้แรงดันไฟ 5V
• มีสัญญาณ Trigger และ Echo แยกจากกัน
• รองรับการใช้งานกับไมโครคอนโทรลเลอร์หลายชนิด เช่น Arduino, ESP8266, ESP32 - ขนาดกะทัดรัด ติดตั้งง่าย

การใช้งานร่วมกับ Arduino

การเชื่อมต่อ HY-SRF05 กับ Arduino ใช้ขา Trigger เพื่อส่งสัญญาณส่งคลื่นเสียง และขา Echo เพื่อรับสัญญาณสะท้อนกลับ Arduino จะคำนวณระยะทางจากเวลาที่รับสัญญาณ Echo และสามารถนำไปใช้ในโปรเจคต่างๆ เช่น หุ่นยนต์หลบหลีกสิ่งกีดขวาง ระบบตรวจจับระยะ หรืออุปกรณ์วัดระดับของเหลว

โปรเจคตัวอย่างที่ใช้ HY-SRF05

• หุ่นยนต์หลบหลีกสิ่งกีดขวาง
• ระบบแจ้งเตือนเมื่อวัตถุเข้าใกล้พื้นที่อันตราย
• ระบบวัดระดับน้ำในถัง
• ระบบวัดระยะวัตถุสำหรับการนับจำนวนหรือจัดเรียง

HY-SRF05 Ultrasonic Sensor เป็นโมดูลวัดระยะที่นิยมใช้กันอย่างแพร่หลาย ด้วยความแม่นยำสูงและการเชื่อมต่อที่ง่ายกับ Arduino หรือไมโครคอนโทรลเลอร์อื่นๆ เหมาะกับงานโปรเจค DIY และระบบอัตโนมัติที่ต้องการตรวจจับระยะอย่างมีประสิทธิภาพ

คุณสมบัติของ Sensor Ultrasonic Module HY-SRF05

• แหล่งจ่ายไฟ : DC 3-5V
• ระยะการวัด : 2-450 cm
• ขนาด : 20*45mm

สินค้า 1 ชุดประกอบด้วย

• Sensor Ultrasonic Module HY-SRF05 Distance จำนวน 1 ชิ้น
