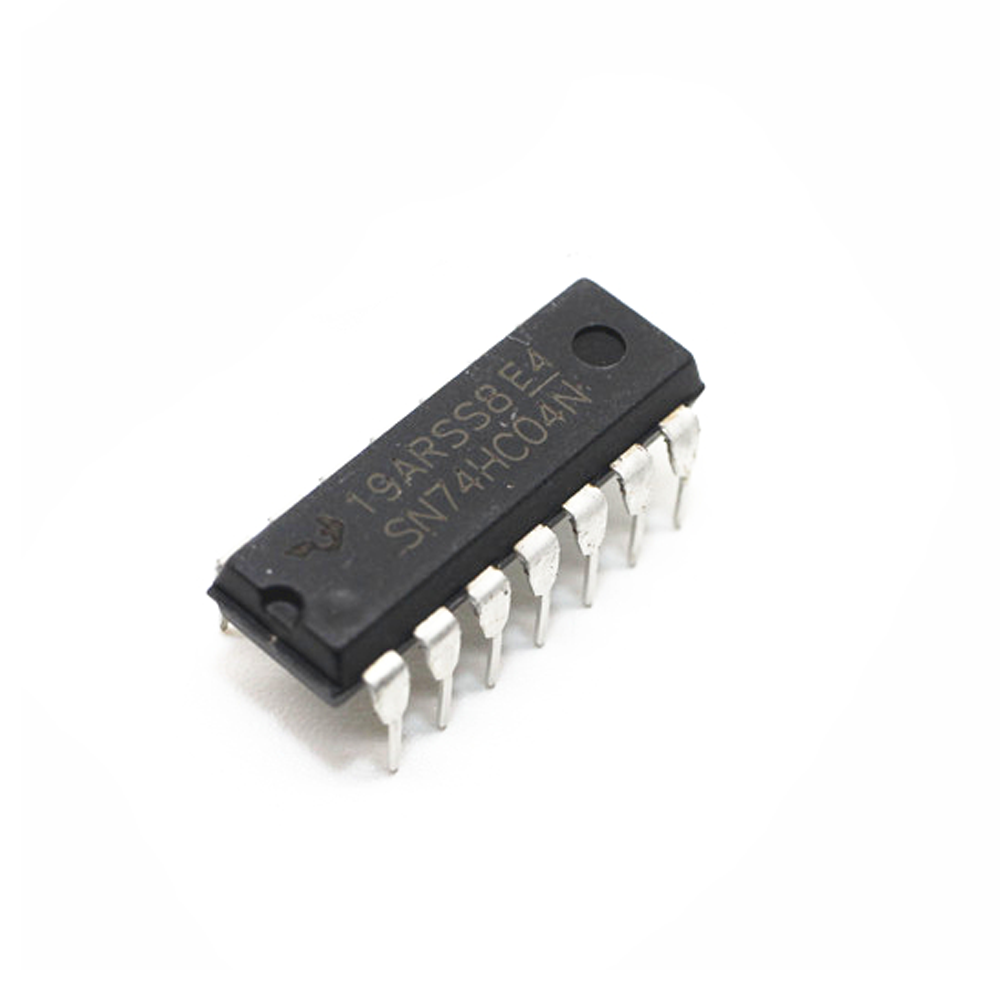

IC 7404 SN74HC04N 74HC04 Logic (DIP-14)

IC 7440 SN74HC04N 74HC04 Logic (DIP-14)

SN74HC04N เป็นสินค้าแบบอินเทอร์เกรตชนิดหนึ่งที่เป็น IC (Integrated Circuit) หรือวงจรรวม เป็นวงจรเล็ก ๆ ที่ประกอบด้วยส่วนประกอบอิเล็กทรอนิกส์ต่าง ๆ ซึ่งมักถูกจัดเรียงและพัฒนาในพื้นที่หนึ่งเพื่อให้เกิดฟังก์ชั่นหรือการทำงานที่เฉพาะเจาะจง

SN74HC04N เป็นตัวแปลงสัญญาณหรือเทอร์มินัลกลางของแสง (Inverter) ในหน่วยความจำเขตของแต่ละช่อง (Gate) ซึ่งช่วยให้สามารถเพิ่มหรือลดแรงดันได้ ส่วนอักขระ "SN" แทนคอมปาวด์ที่ผลิตโดย Texas Instruments ซึ่งเป็นผู้ผลิต IC ชื่อดังในวงการอิเล็กทรอนิกส์ ส่วน "74HC04" เป็นรหัสสินค้าที่บอกถึงรุ่นและฟังก์ชั่นของอุปกรณ์ ในที่นี้คืออินเวอร์เตอร์สัญญาณดิจิทัลแบบสูง-ต่ำ (High-to-Low) ที่สามารถทำงานได้กับแรงดันไฟฟ้า 2V ถึง 6V และ "N" แทนหมายเลขแบบ DIP (Dual In-line Package) ซึ่งเป็นแพ็คเกจที่ใช้ในการจัดเรียงอิเล็กทรอนิกส์ที่เป็น IC แบบพื้นผิวกับบอร์ดหรือวงจรอื่น ๆ อย่างสะดวก

SN74HC04N เป็นอินเวอร์เตอร์สัญญาณดิจิทัลแบบสูง-ต่ำ (High-to-Low) ที่มีหนึ่งช่องเข้า (input) และหนึ่งช่องออก (output) โดยทำหน้าที่แปลงสัญญาณเข้าจากสถานะสูง (High) เป็นสถานะต่ำ (Low) หรือจากสถานะต่ำเป็นสถานะสูง โดยใช้ตารางค่าความจริง (Truth Table) ดังนี้:

SN74HC04N มีลักษณะเด่นและประโยชน์ในงานด้านอิเล็กทรอนิกส์ที่หลากหลาย บางทีอาจนำมาใช้ในลักษณะเบื้องต้นเพื่อเพิ่มหรือเปลี่ยนแปลงสัญญาณดิจิทัล ดังตัวอย่างนี้:

• อัตราการแปลงสัญญาณ: SN74HC04N สามารถใช้เป็นตัวแปลงความถี่ของสัญญาณได้ โดยใช้สัญญาณนาฬิกา (clock signal) เพื่อเปลี่ยนสัญญาณไปมาอย่างต่อเนื่องหรือกำหนดอัตราการเปลี่ยนแปลงตามต้องการในวงจรอื่น ๆ เช่น อินเทอร์เฟซแบบซีเรียล (Serial Interface) หรือสัญญาณควบคุมอื่น ๆ ที่ต้องการตัวแปลงอัตราการ (frequency converter) เพื่อปรับสัญญาณให้เข้ากับการทำงานของวงจรต่อไป
• ตัวขยายสัญญาณ: SN74HC04N สามารถนำมาใช้เป็นตัวขยายสัญญาณดิจิทัล (digital signal amplifier) เมื่อต้องการเพิ่มแรงสัณญาณ

สินค้า 1 ชุดประกอบด้วย

• IC 7440 SN74HC04N 74HC04 Logic (DIP-14) จำนวน 1 ชิ้น
