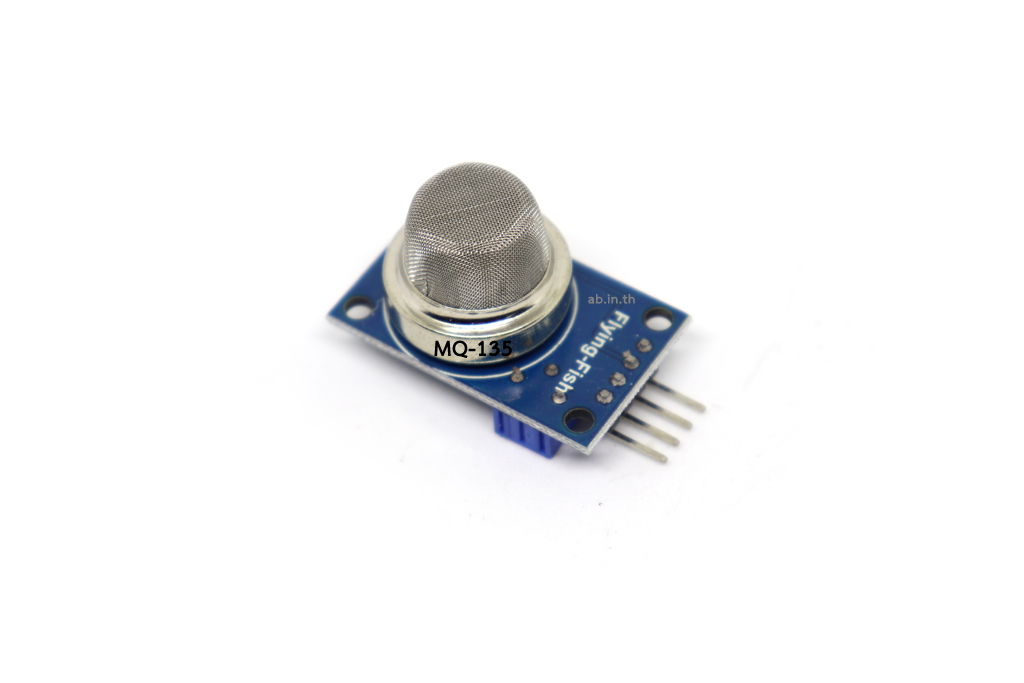

MQ-135 Sensor Module (ตรวจวัดแก๊สที่เป็นอัตรายต่อมนุษย์)

MQ-135 Sensor Module (ตรวจวัดแก๊สที่เป็นอันตรายต่อมนุษย์)

โมดูลเซนเซอร์ MQ-135 เป็นเซนเซอร์ที่ถูกออกแบบมาเพื่อตรวจจับแก๊สที่เป็นอันตรายต่อมนุษย์ เช่น แก๊สแอมโมเนีย (NH₃), ซัลเฟอร์ไดออกไซด์ (SO₂), เบนซีน (C₆H₆), คาร์บอนไดออกไซด์ (CO₂) และคาร์บอนมอนอกไซด์ (CO) โดยเซนเซอร์นี้เหมาะสำหรับการใช้งานด้านความปลอดภัยในบ้าน โรงงาน หรือสถานที่ที่มีความเสี่ยงต่อการรั่วไหลของแก๊สพิษ

คุณสมบัติของ MQ-135

- ตรวจจับแก๊สหลากหลายชนิดที่เป็นพิษต่อร่างกาย - มีความไวสูง และปรับความไวได้ด้วยตัวปรับ (Potentiometer) - ใช้แรงดันไฟเลี้ยง 5V - ให้ Output เป็นแบบ Digital และ Analog - ใช้งานร่วมกับ Arduino, ESP8266, ESP32 ได้ง่าย

หลักการทำงาน

เซนเซอร์ MQ-135 ทำงานโดยการตรวจวัดความเข้มข้นของแก๊สผ่านการเปลี่ยนแปลงความต้านทานของตัวเซนเซอร์ภายใน เมื่อมีแก๊สเป้าหมายอยู่ในอากาศ ความต้านทานจะเปลี่ยนไปตามความเข้มข้น ทำให้สามารถนำสัญญาณที่ได้ไปวิเคราะห์หรือส่งเตือนผ่านระบบควบคุมต่าง ๆ ได้

ขาใช้งานของโมดูล MQ-135

• VCC – ต่อไฟเลี้ยง 5V
• GND – ต่อกราวด์
• D0 – สัญญาณ Digital Output (ค่าตัดสินโดยตัวปรับ)
• A0 – สัญญาณ Analog Output (ค่าความเข้มข้นแบบต่อเนื่อง)

การประยุกต์ใช้งาน

- ระบบเตือนภัยแก๊สรั่วภายในบ้านหรือห้องครัว - ระบบตรวจวัดคุณภาพอากาศ (Air Quality Monitor) - ใช้ในระบบสมาร์ทโฮมควบคุมการเปิด-ปิดพัดลมระบายอากาศ - ใช้งานร่วมกับ Arduino หรือ ESP32 เพื่อแสดงค่าผ่านหน้าจอ OLED, LCD หรือส่งข้อมูลผ่าน Wi-Fi

ข้อดีของ MQ-135

- ตรวจจับแก๊สได้หลายชนิดในโมดูลเดียว - ใช้งานง่าย ไม่ต้องต่อวงจรซับซ้อน - รองรับการใช้งานร่วมกับบอร์ดไมโครคอนโทรลเลอร์ยอดนิยม - เหมาะสำหรับผู้เริ่มต้นทำโปรเจกต์ด้านสิ่งแวดล้อมและความปลอดภัย

MQ-135 Sensor Module เป็นอุปกรณ์ที่มีประโยชน์สำหรับการตรวจวัดคุณภาพอากาศและตรวจจับแก๊สที่เป็นอันตรายต่อมนุษย์ เหมาะสำหรับการนำไปใช้งานในโปรเจกต์ด้านความปลอดภัย สิ่งแวดล้อม และสมาร์ทโฮม โดยสามารถต่อใช้งานร่วมกับบอร์ด Arduino หรือ ESP8266, ESP32 ได้อย่างสะดวก

ข้อมูลเพิ่มเติม

• ใช้แรงดัน 5V
• Output ให้สัญญาณ Analog เป็นค่าที่วัดได้จริง
• Output ให้สัญญาณ Digital เป็นค่าที่ปรับตั้งโดยการหมุนตัว R เพื่อแจ้ง
• Sensor MQ-135 ต้องรอรับค่าสภาพอากาศเป็นเวลา 20 วืนาทีก่อนที่จะวัด

สินค้า 1 ชุดประกอบด้วย

• MQ-135 Sensor Module (ตรวจวัดแก๊สที่เป็นอัตรายต่อมนุษย์)

ตัวอย่างการใช้งาน Arduino กับ MQ-135

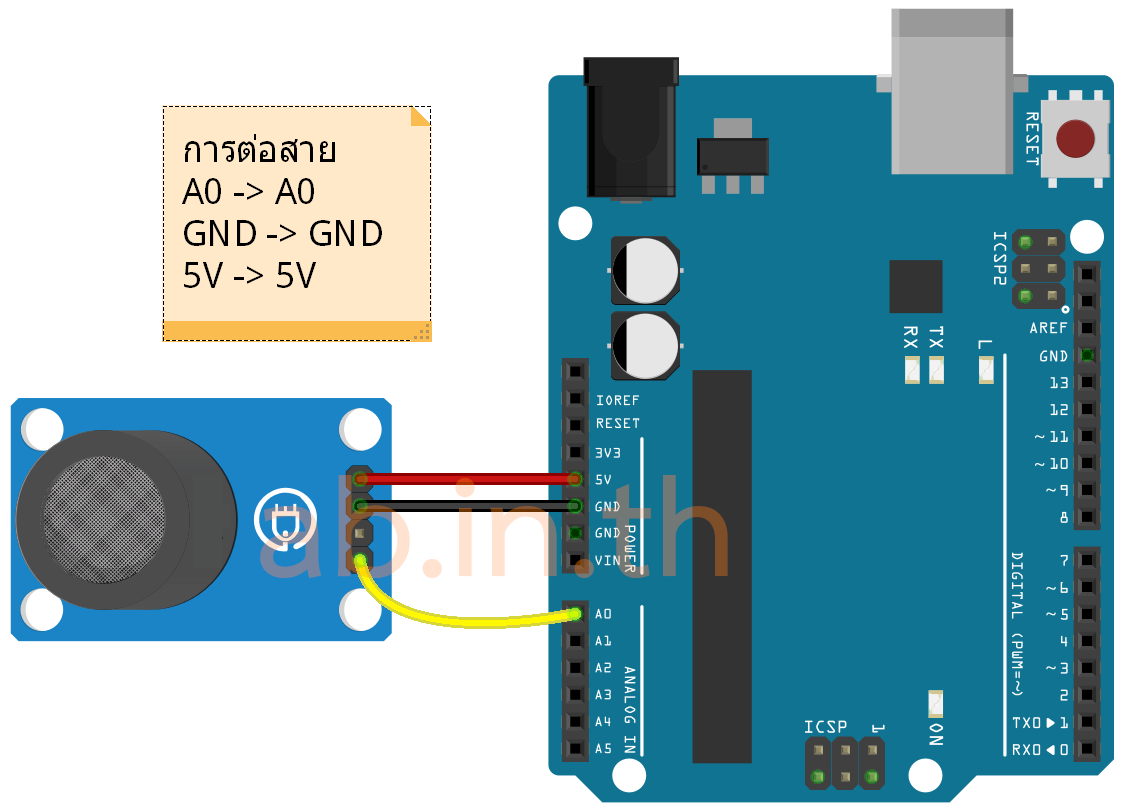

การต่อวงจร

ตัวอย่าง Code ของ Sensor

const int analogInPin = A0;
int sensorValue = 0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  sensorValue = analogRead(analogInPin);
  Serial.print("sensor = ");
  Serial.println(sensorValue);
  delay(2);
}
