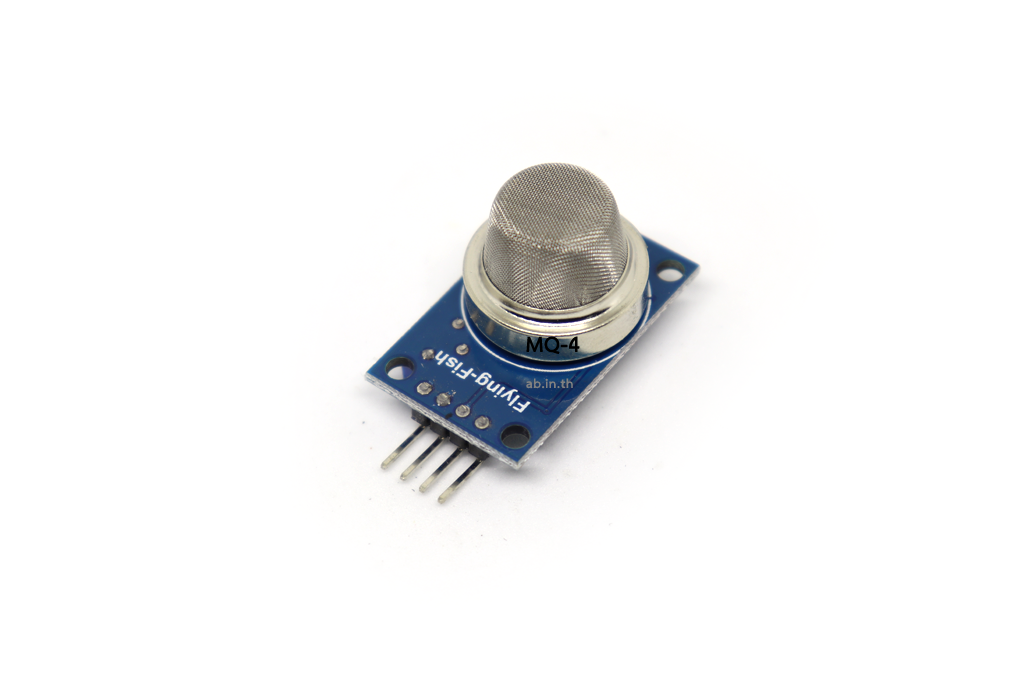

MQ-4 Methane CNG NGV Gas (Sensor ตรวจจับ CNG NGV)

MQ-4 Methane CNG NGV Gas Sensor คืออะไร

โมดูลเซนเซอร์ MQ-4 เป็นอุปกรณ์ตรวจจับก๊าซมีเทน (Methane – CH₄), CNG (Compressed Natural Gas) และ NGV (Natural Gas for Vehicle) ที่ถูกออกแบบมาเพื่อใช้ในระบบตรวจสอบความปลอดภัย เช่น ตรวจจับการรั่วไหลของก๊าซในบ้าน โรงงาน หรือยานยนต์ โดยเซนเซอร์นี้สามารถใช้งานร่วมกับไมโครคอนโทรลเลอร์ เช่น Arduino หรือ ESP32 ได้อย่างง่ายดาย

คุณสมบัติของ MQ-4

• ตรวจจับก๊าซมีเทนและก๊าซธรรมชาติได้ในช่วงความเข้มข้น 200-10000 ppm
• ตอบสนองไวต่อไอระเหยของมีเทน
• ใช้ไฟเลี้ยง 5V
• มีสัญญาณขาออกทั้งแบบ Analog และ Digital
• ใช้งานง่าย ติดตั้งสะดวก เหมาะสำหรับงาน DIY และโปรเจกต์เชิงพาณิชย์

หลักการทำงาน

MQ-4 ทำงานโดยใช้เซรามิกที่เคลือบด้วยสาร SnO₂ (ดีบุกออกไซด์) ซึ่งมีความไวสูงต่อก๊าซมีเทน เมื่อมีก๊าซผ่านเข้ามาในเซนเซอร์ ความต้านทานไฟฟ้าของเซรามิกจะเปลี่ยนไปตามความเข้มข้นของก๊าซ จากนั้นแปลงค่าเป็นสัญญาณไฟฟ้าเพื่อส่งให้ไมโครคอนโทรลเลอร์ประมวลผล

ขาใช้งานของโมดูล

• VCC – ต่อไฟ 5V
• GND – ต่อกราวด์
• A0 – ขา Analog Output
• D0 – ขา Digital Output (แจ้งเตือนเมื่อถึงค่าที่ตั้งไว้)

การใช้งานร่วมกับ Arduino

MQ-4 สามารถเชื่อมต่อกับ Arduino ผ่านขา Analog เพื่ออ่านค่าความเข้มข้นของก๊าซแบบต่อเนื่อง หรือใช้ขา Digital เพื่อแจ้งเตือนเมื่อมีการรั่วไหลเกินค่าที่กำหนด เหมาะกับโปรเจกต์ เช่น ระบบตรวจจับการรั่วของแก๊สหุงต้มในบ้าน, ระบบความปลอดภัยในยานพาหนะที่ใช้ NGV หรือระบบแจ้งเตือนในโรงงาน

การประยุกต์ใช้งาน

• ระบบตรวจจับการรั่วของก๊าซ NGV/CNG ในรถยนต์
• ระบบเตือนภัยแก๊สรั่วภายในบ้าน
• ระบบตรวจสอบความปลอดภัยในครัวหรือห้องเครื่อง
• โปรเจกต์ Arduino เพื่อการศึกษาและเรียนรู้เกี่ยวกับเซนเซอร์ก๊าซ
• การใช้งานร่วมกับ ESP8266 / ESP32 เพื่อส่งข้อมูลขึ้นแอปหรือคลาวด์

ข้อควรระวังในการใช้งาน

เซนเซอร์ MQ-4 ต้องใช้เวลาอุ่นเครื่อง (preheat) ประมาณ 1-2 นาทีเพื่อให้ได้ค่าที่แม่นยำ หลีกเลี่ยงการสัมผัสกับน้ำหรือสารเคมีที่รุนแรงโดยตรง และควรใช้งานในพื้นที่ที่มีการระบายอากาศเพียงพอ

MQ-4 Gas Sensor เป็นเครื่องมือสำคัญสำหรับการตรวจจับก๊าซมีเทนและก๊าซธรรมชาติในหลากหลายแอปพลิเคชัน ทั้งเพื่อความปลอดภัยและงานด้านการเรียนรู้ด้านอิเล็กทรอนิกส์ ใช้งานง่าย ราคาไม่สูง และสามารถเชื่อมต่อกับ Arduino หรือ ESP32 ได้ทันที เหมาะอย่างยิ่งสำหรับผู้เริ่มต้นและนักพัฒนาโปรเจกต์ IOT
