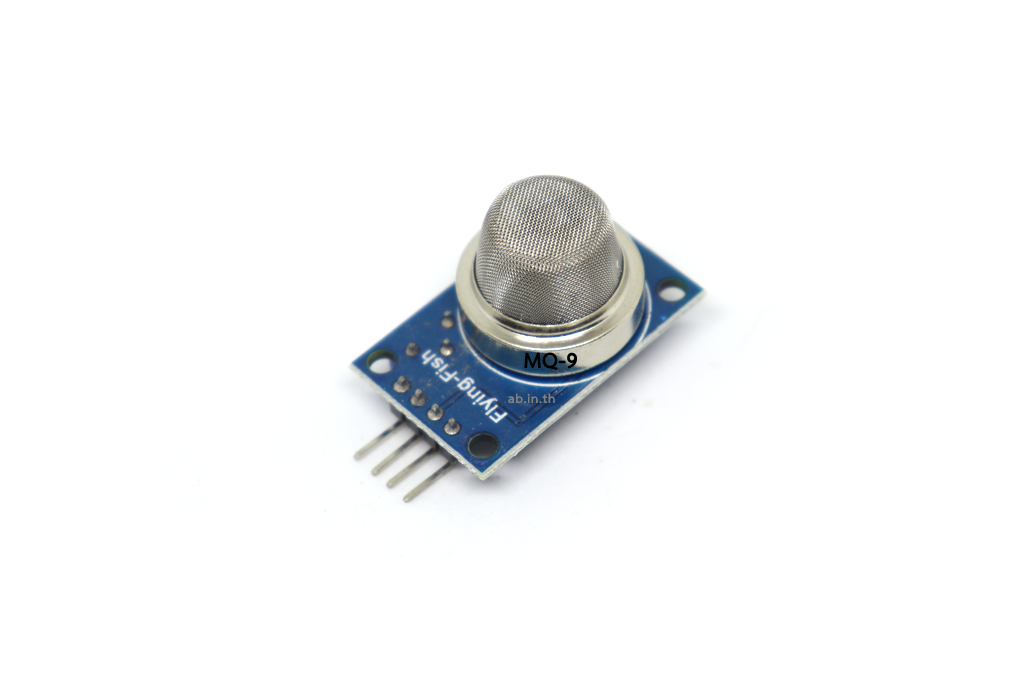

MQ-9 Sensor Carbon monoxide

MQ-09 Carbon monoxide Sensor Arduino วัดระดับความเข้มของแก๊ส Carbon monoxide (CO) ให้สัญญาออกมาทั้งรู้แบบ Analog และ Digital สามารถปรับความไวของสัญญาณ Digital ได้

โมดูลเซนเซอร์วัดค่าคาร์บอนมอนอกไซด์ (CO) ที่ใช้งานร่วมกับบอร์ด Arduino เพื่อตรวจจับและวัดระดับความเข้มของ CO ในอากาศ โดยมีหลักการทำงานคือ มีการส่งสัญญาณไฟฟ้าผ่านตัวเซนเซอร์เพื่อวัดความเข้มของ CO ในอากาศ แล้วแปลงค่าแรงดันไฟฟ้าที่ได้มาเป็นค่าความเข้มของ CO และส่งข้อมูลไปยังบอร์ด Arduino เพื่อนำมาประมวลผลหรือใช้ควบคู่กับหน้าจอแสดงผลหรืออุปกรณ์อื่นๆ ในการตรวจวัดค่า CO เช่น ตรวจวัดระดับค่า CO ในรถยนต์, บ้านหรืออาคารชุด เพื่อตรวจจับค่า CO ที่เกินค่ามาตรฐาน และเป็นอันตรายต่อสุขภาพของมนุษย์

สินค้า 1 ชุดประกอบด้วย

• MQ-09 Carbon จำนวน 1 ชิ้น

ตัวอย่างการใช้งาน Arduino กับ MQ-135

การต่อวงจร

ตัวอย่าง Code ของ Sensor

int CO_pin = A0; // กำหนดขาที่เชื่อมต่อกับเซ็นเซอร์ MQ-9
float Vout, R0 = 11.05; // ค่าความต้านทานอ้างอิง (R0) ของเซ็นเซอร์ MQ-9
float ppm; // ค่าคาร์บอนมอนอกไซด์ (CO) ที่วัดได้

void setup() {
  Serial.begin(9600); // เปิดใช้งาน Serial Monitor
}

void loop() {
  Vout = analogRead(CO_pin) * 5.0 / 1023.0; // อ่านค่าแรงดันไฟฟ้าจากเซ็นเซอร์
  ppm = 10.0 * (Vout / R0 - 1.0); // คำนวณค่า CO จากแรงดันไฟฟ้า
  Serial.print("CO: "); // แสดงผลค่า CO บนหน้าจอ Serial Monitor
  Serial.print(ppm);
  Serial.println(" ppm");
  delay(1000); // หน่วงเวลา 1 วินาที
}
