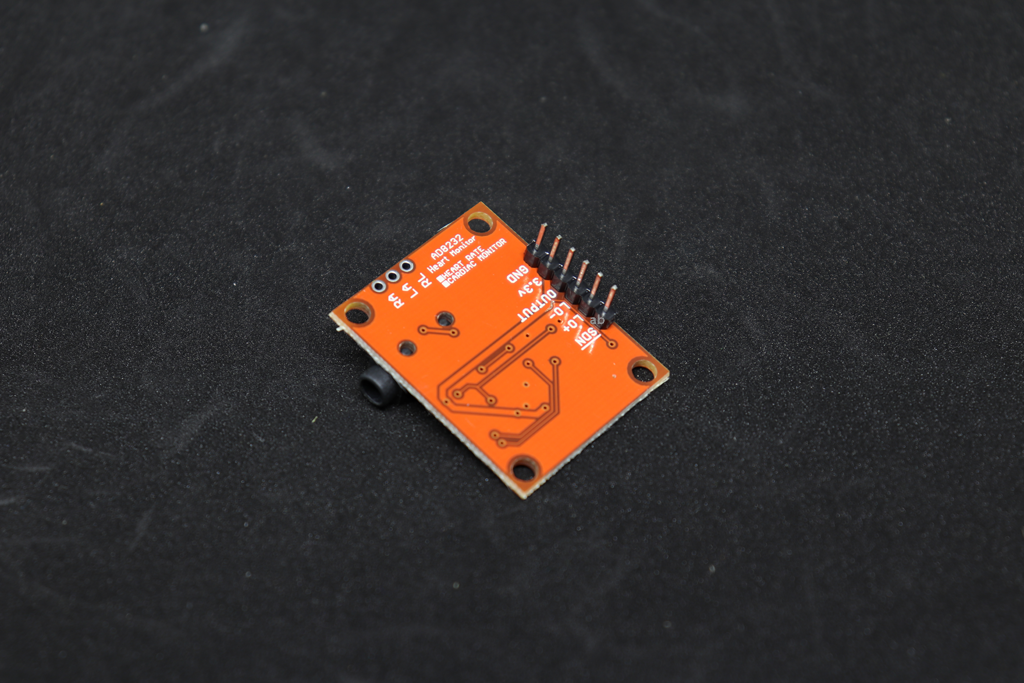

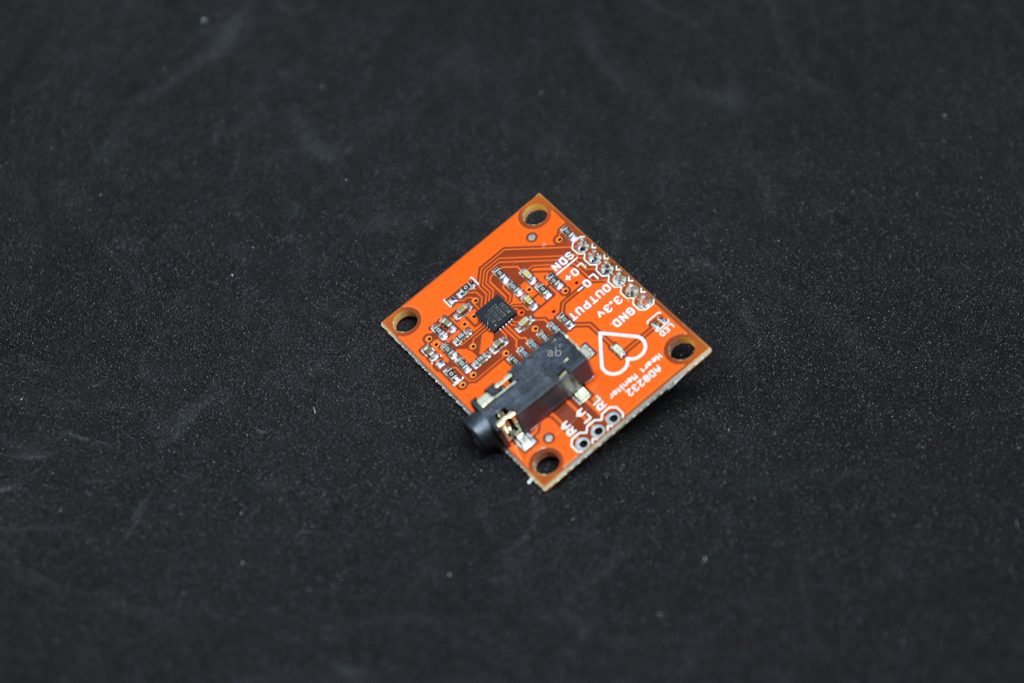

AD8232 ECG Electrocardiogram Heart Rate Monitor Kit ตรวจเคลื่อนไฟฟ้าหัวใจ

Module AD8232 สำหรับใช้วัดชีพจร การตรวจคลื่นไฟฟ้าหัวใจ Electrocardiography หรือ ECG เป็นการตรวจทางการแพทย์ชนิดหนึ่งเพื่อนดูกิจกรรมของหัวใจเพื่อให้แพทย์ช่วยวิจัยความผิดปกติต่อโรงหัวใจ การทำงาน Sensor จะทำการตรวจสอบสัญญาณไฟฟ้าของหัวใจในแต่ละจังหวะของการเต้นของหัวใจ ดูว่ามีการบีบตัวของหัวใจสมบูรณ์ในการส่งเลือดไปเลี้ยงส่วนต่างๆของร่างการ

The AD8232 is an integrated circuit that can be used to measure electrocardiogram (ECG) signals. It can be used with an Arduino board to measure the electrical activity of a person's heart. The circuit includes amplifiers to amplify the small ECG signals, filters to remove unwanted noise, and an analog-to-digital converter to convert the analog signals to digital data that can be read by the Arduino board. The AD8232 can be interfaced with the Arduino board using the analog input pins. The Arduino can then process the data and display the ECG waveform on a display or send the data to a computer for further analysis.

ข้อมูลเพิ่มเติม

• รองรับแรงดัน DC 3.3V
• สัญญาณที่ได้เป็นแบบ Analog
• ขนาดของบอร์ดเล็ก น้ำหนักเบา

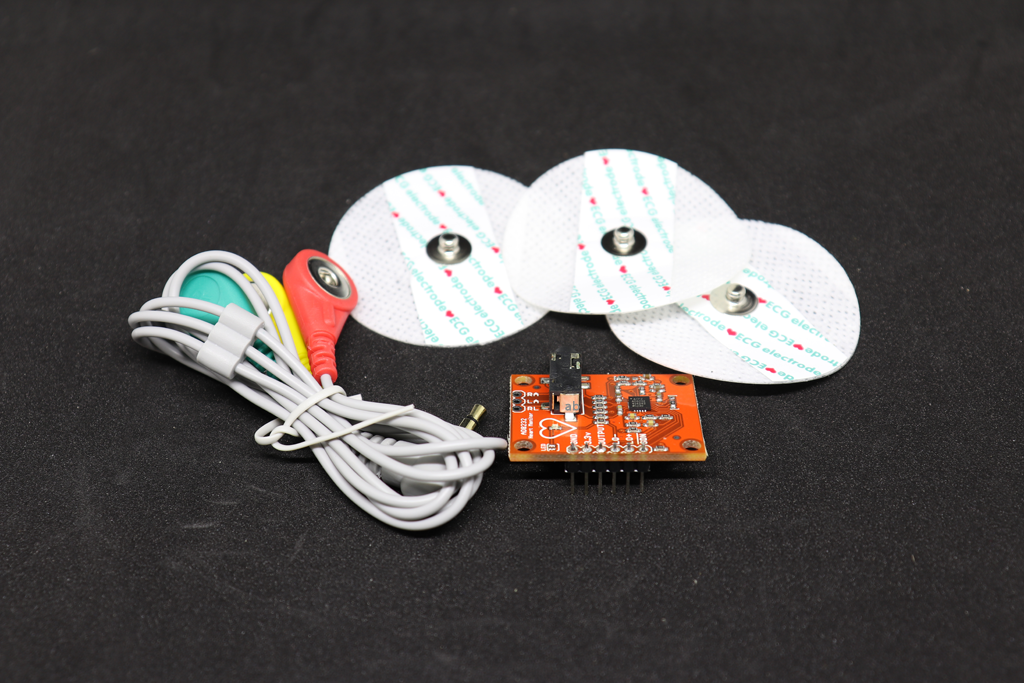

สินค้า 1 ชุดประกอบด้วย

• ECG Module AD8232 จำนวน 1 ชิ้น
• ECG Connecting cable (65cm) จำนวน 1 ชิ้น
• Surface electrodes จำนวน 3 ชิ้น

การต่อใช้งาน Module AD8232 กับ Arduino

การติดตั้ง Sensor ไปยังร่างกาย

ตัวอย่าง Code Arduino

void setup() {
  // initialize the serial communication:
  Serial.begin(9600);
  pinMode(10, INPUT); // Setup for leads off detection LO +
  pinMode(11, INPUT); // Setup for leads off detection LO -

}

void loop() {
    if((digitalRead(10) == 1)||(digitalRead(11) == 1)){
    Serial.println('!');
  }
  else{
    // send the value of analog input 0:
      Serial.println(analogRead(A0));
  }
  //Wait for a bit to keep serial data from saturating
  delay(1);
}

บทความสอนใช้งาน

• https://learn.sparkfun.com/tutorials/ad8232-heart-rate-monitor-hookup-guide
