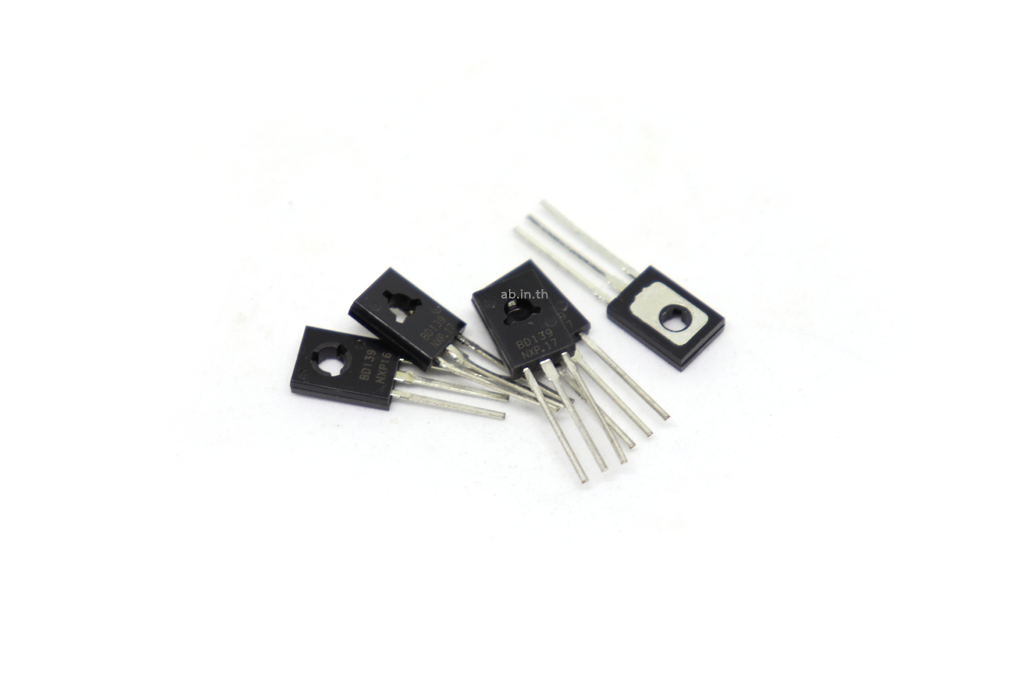

BD139 Transistor ทรานซิสเตอร์ ชนิด NPN

Transistor BD139 ชนิด NPN คืออะไร

Transistor BD139 เป็นทรานซิสเตอร์ชนิด NPN แบบกำลัง (Power Transistor) ที่นิยมใช้งานในวงจรอิเล็กทรอนิกส์ทั่วไป โดยเฉพาะวงจรขยายสัญญาณ และวงจรควบคุมโหลดที่ต้องการกระแสสูงกว่า 0.5A ขึ้นไป BD139 มีคุณสมบัติเด่นในด้านความสามารถในการจ่ายกระแสและรองรับแรงดันในระดับกลาง เหมาะสำหรับการใช้งานควบคุมมอเตอร์ รีเลย์ หลอดไฟ และการขยายเสียงขนาดเล็ก

คุณสมบัติของ BD139

- ชนิด: NPN - กระแสสูงสุดที่ไหลผ่านได้: 1.5A - แรงดันสูงสุดระหว่างขา Collector และ Emitter (V_CE): 80V - กำลังวัตต์สูงสุด (Power Dissipation): 12.5W - ค่า Gain (hFE): ประมาณ 40-250 - รูปแบบแพ็กเกจ: TO-126 มีแผ่นระบายความร้อนด้านหลัง

ขาของทรานซิสเตอร์ BD139

BD139 มีทั้งหมด 3 ขาเรียงจากซ้ายไปขวา (เมื่อหันด้านหน้าหาเราโดยที่แผ่นระบายความร้อนอยู่ด้านหลัง) ดังนี้:

• ขา 1: Base (B) – ขาสัญญาณควบคุม
• ขา 2: Collector (C) – ขารับกระแสจากโหลด
• ขา 3: Emitter (E) – ขาปล่อยกระแสออก

การทำงานของทรานซิสเตอร์ BD139

ในฐานะ NPN Transistor เมื่อจ่ายแรงดันที่ขา Base (B) มากพอ ทรานซิสเตอร์จะเปิดให้กระแสไหลจากขา Collector (C) ไปยังขา Emitter (E) ได้ ช่วยให้เราสามารถควบคุมโหลดต่าง ๆ เช่น รีเลย์หรือมอเตอร์ได้ด้วยสัญญาณควบคุมขนาดเล็กจากไมโครคอนโทรลเลอร์ เช่น Arduino หรือ ESP32

การประยุกต์ใช้งาน BD139

- ใช้เป็นตัวขับรีเลย์หรือมอเตอร์ DC ขนาดเล็ก - ใช้ในวงจรขยายเสียง (Power Amplifier) - ใช้ในวงจรสวิตชิ่งหรือควบคุมภาระไฟฟ้า - เป็นตัวเสริมแรงสำหรับวงจรควบคุมจาก Arduino หรือ Raspberry Pi

ข้อดีของการใช้ BD139

- รับกระแสสูงได้ถึง 1.5A เหมาะกับโหลดระดับกลาง - มีความทนทานและราคาประหยัด - มีแผ่นระบายความร้อนในตัว ติดซิงก์เพิ่มได้ - ใช้งานง่ายในงานโปรเจกต์หรือวงจรควบคุมทั่วไป

สรุป

BD139 เป็นทรานซิสเตอร์กำลังแบบ NPN ที่มีคุณสมบัติครบถ้วนสำหรับใช้งานควบคุมกระแสในวงจรอิเล็กทรอนิกส์ทั่วไป เหมาะสำหรับทั้งมือใหม่ที่ทำโปรเจกต์ Arduino และผู้ที่พัฒนาวงจรต้นแบบ ต้องการตัวควบคุมกระแสที่ใช้งานง่ายและมีประสิทธิภาพ

ตัวอย่างการนำไปประยุคต์ใช้งาน BD139 เพิ่มเติม

• ควบคุมหลอดไฟ หรี่หลอดไฟ LED


สินค้า 1 ชุดประกอบด้วย

• Transistor ทรานซิสเตอร์ BD139 ชนิด NPN จำนวน 1 ชิ้น
