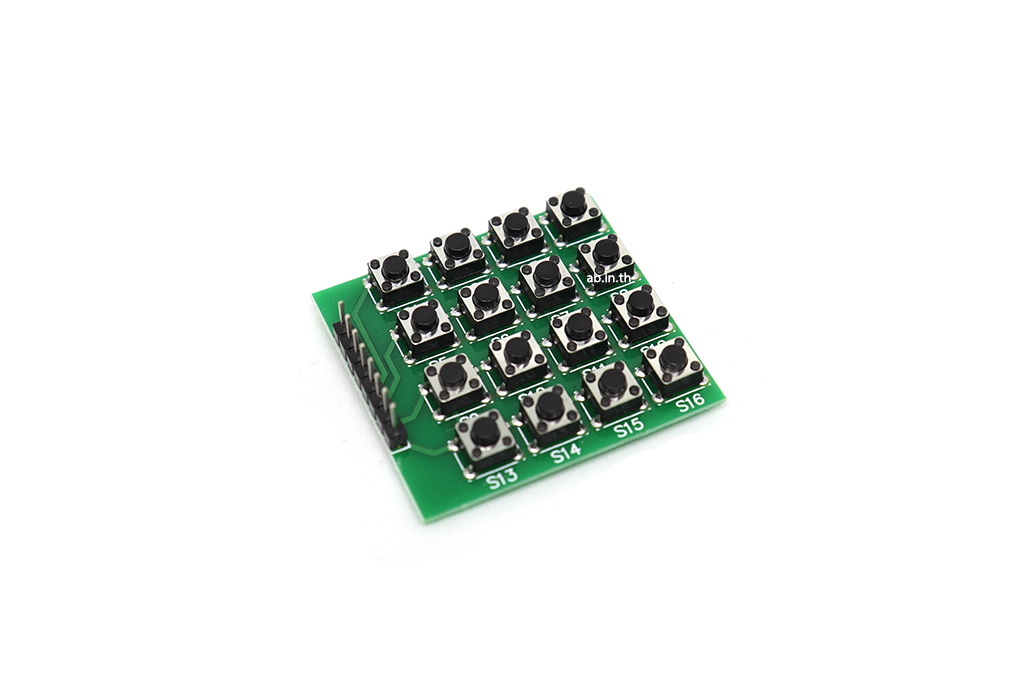

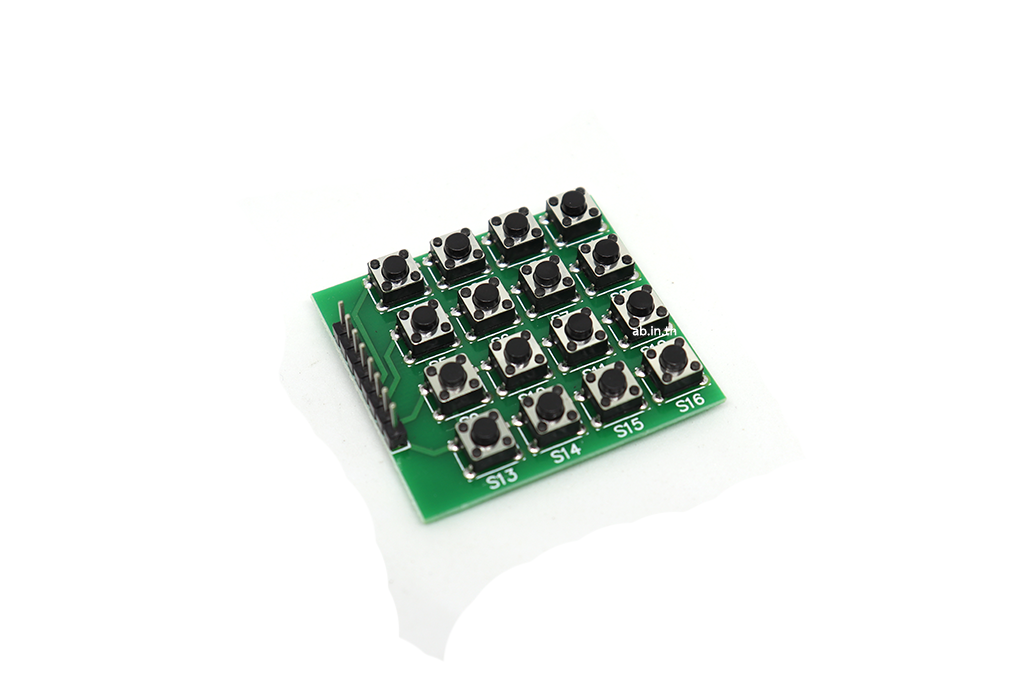

4x4 Matrix 16 Keypad Module

4x4 Matrix 16 Keypad Module: ส่วนเสริมสำคัญสำหรับ Arduino โปรเจกต์ของคุณ

การสร้างระบบควบคุมที่ใช้งานง่ายและโต้ตอบกับผู้ใช้ได้คือหัวใจสำคัญของหลายๆ โปรเจกต์ Arduino หากคุณกำลังมองหาวิธีเพิ่มอินพุตให้กับไมโครคอนโทรลเลอร์ของคุณอย่างมีประสิทธิภาพ 4x4 Matrix 16 Keypad Module คือคำตอบที่ยอดเยี่ยม! โมดูลปุ่มกดนี้ช่วยให้คุณสามารถเพิ่มปุ่มกดได้ถึง 16 ปุ่ม (0-9, A-D, *, #) โดยใช้ขา GPIO ของ Arduino เพียงไม่กี่ขา ทำให้เหมาะสำหรับการสร้างระบบควบคุมรหัสผ่าน, เมนูนำทาง, เครื่องคิดเลข, หรืออุปกรณ์ป้อนข้อมูลอื่นๆ ได้อย่างง่ายดาย

ทำไมต้องใช้ 4x4 Matrix 16 Keypad Module กับ Arduino?

โมดูลปุ่มกดแบบ Matrix มีข้อดีหลายประการที่ทำให้เป็นตัวเลือกยอดนิยมสำหรับนักพัฒนา Arduino:

• ประหยัดขา GPIO: นี่คือประโยชน์ที่สำคัญที่สุด! หากคุณต้องการเชื่อมต่อปุ่มกด 16 ปุ่มโดยตรงกับ Arduino คุณจะต้องใช้ขา GPIO ถึง 16 ขา ซึ่งอาจไม่เพียงพอสำหรับโปรเจกต์ที่ซับซ้อน แต่ด้วย Keypad Matrix แบบ 4x4 คุณจะใช้ขา GPIO เพียง 4 ขาสำหรับแถว และ 4 ขาสำหรับคอลัมน์ รวมเป็นเพียง 8 ขาเท่านั้น ทำให้คุณมีขาเหลือสำหรับเซ็นเซอร์หรืออุปกรณ์อื่นๆ ได้มากขึ้น
• ใช้งานง่ายกับ Arduino: มีไลบรารี Arduino ที่ชื่อว่า "Keypad.h" โดยเฉพาะ ซึ่งช่วยให้การอ่านค่าจากโมดูลเป็นเรื่องง่าย คุณไม่จำเป็นต้องเขียนโค้ดสำหรับสแกนปุ่มเอง ทำให้ประหยัดเวลาในการพัฒนา
• ดีไซน์ที่กะทัดรัด: โมดูลมาพร้อมกับปุ่มกดในตัวที่จัดเรียงเป็นตาราง 4x4 ทำให้ง่ายต่อการติดตั้งและใช้งาน ไม่ต้องเดินสายไฟปุ่มแต่ละปุ่มให้ยุ่งยาก
• ความยืดหยุ่นในการใช้งาน: ด้วยปุ่มถึง 16 ปุ่ม คุณสามารถกำหนดฟังก์ชันที่หลากหลายให้กับแต่ละปุ่มได้ ไม่ว่าจะเป็นการป้อนตัวเลข, ตัวอักษร, หรือคำสั่งเฉพาะ
• เหมาะสำหรับหลากหลายโปรเจกต์: ตั้งแต่ระบบรักษาความปลอดภัยเบื้องต้น, ระบบเปิด-ปิดประตูด้วยรหัส, เครื่องคิดเลข, เกม, หรือแม้แต่ระบบควบคุมเมนูสำหรับจอแสดงผล LCD

การเชื่อมต่อและโค้ดเบื้องต้นกับ Arduino

การเชื่อมต่อ 4x4 Matrix Keypad Module กับ Arduino นั้นตรงไปตรงมา:

• การเชื่อมต่อ:
  • เชื่อมต่อขา Row (แถว) ทั้ง 4 ขาของ Keypad เข้ากับขา Digital Pin ของ Arduino
  • เชื่อมต่อขา Column (คอลัมน์) ทั้ง 4 ขาของ Keypad เข้ากับขา Digital Pin ที่เหลือของ Arduino
  • อย่าลืมเชื่อมต่อขา VCC และ GND ของ Keypad (ถ้ามี) เข้ากับ 5V และ GND ของ Arduino
• การเขียนโปรแกรม:
  • ติดตั้งไลบรารี "Keypad.h" ใน Arduino IDE
  • กำหนดค่าของปุ่มแต่ละปุ่มในรูปแบบของอาร์เรย์ (Array)
  • ระบุขาที่เชื่อมต่อสำหรับแถวและคอลัมน์
  • ใช้ฟังก์ชัน `keypad.getKey()` เพื่ออ่านค่าปุ่มที่ถูกกด

ตัวอย่างโค้ดง่ายๆ จะแสดงค่าปุ่มที่กดบน Serial Monitor:

#include <Keypad.h>

const byte ROWS = 4; // จำนวนแถว
const byte COLS = 4; // จำนวนคอลัมน์

char hexaKeys[ROWS][COLS] = {
{'1', '2', '3', 'A'},
{'4', '5', '6', 'B'},
{'7', '8', '9', 'C'},
{'*', '0', '#', 'D'}
};

byte rowPins[ROWS] = {9, 8, 7, 6}; // กำหนดขา Arduino สำหรับแถว (สามารถเปลี่ยนได้ตามการเชื่อมต่อของคุณ)
byte colPins[COLS] = {5, 4, 3, 2}; // กำหนดขา Arduino สำหรับคอลัมน์ (สามารถเปลี่ยนได้ตามการเชื่อมต่อของคุณ)

Keypad customKeypad = Keypad(makeKeymap(hexaKeys), rowPins, colPins, ROWS, COLS);

void setup() {
Serial.begin(9600);
Serial.println("Ready to read keypad...");
}

void loop() {
char customKey = customKeypad.getKey();

if (customKey) {
Serial.println(customKey);
}
}

ใครควรมี 4x4 Matrix 16 Keypad Module?

โมดูลนี้เหมาะสำหรับ:

• นักเรียน นักศึกษา: ที่กำลังเรียนรู้การเขียนโปรแกรม Arduino และการสร้างระบบควบคุม
• นักพัฒนา DIY: ที่ต้องการเพิ่มอินพุตให้กับโปรเจกต์ต่างๆ เช่น เครื่องคิดเลข, ระบบล็อคดิจิทัล, หรือเครื่องเล่นเกมง่ายๆ
• ผู้ที่ต้องการประหยัดขา GPIO: ในโปรเจกต์ที่มีข้อจำกัดด้านจำนวนขาของไมโครคอนโทรลเลอร์
• ผู้ที่ต้องการสร้าง UI (User Interface) แบบปุ่มกด: สำหรับการโต้ตอบกับผู้ใช้ในอุปกรณ์ฝังตัว (Embedded Devices)

ด้วยความง่ายในการใช้งาน ความยืดหยุ่น และการประหยัดขา GPIO 4x4 Matrix 16 Keypad Module จึงเป็นอุปกรณ์เสริมที่คุ้มค่าและเป็นประโยชน์อย่างยิ่งสำหรับทุกโปรเจกต์ Arduino ที่ต้องการระบบป้อนข้อมูลแบบปุ่มกด ลองนำไปใช้ในโปรเจกต์ถัดไปของคุณ แล้วคุณจะพบว่าการสร้างสรรค์สิ่งใหม่ๆ นั้นง่ายกว่าที่คิด!
