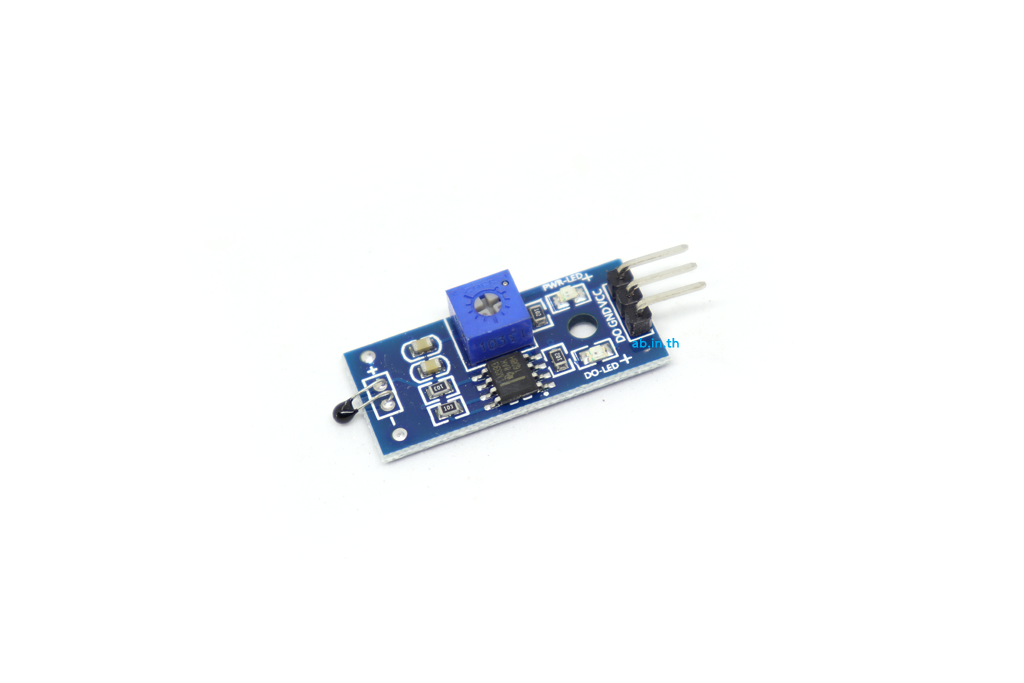

NTC Thermistor Sensor Module เซนเซอร์วัดอุณหภูมิ

NTC Thermistor Sensor Module เซนเซอร์วัดอุณหภูมิ Module เป็นเซนเซอร์สำหรับวัดอุณหภูมิแบบความต้านทาน มักจะนำไปใช้งานร่วมกับการวัดอุหภูมิในเครสของคอมพิวเตอร์ วัดในน้ำ หรือ วัดความร้อนของหัวฉีดของเครื่อง 3D Printer

Module ตัวนี้จะมีค่าออกมาเป็นแบบ Digital และ Analog โดน Digital จะออกที่ขา D0 โดยการตั้งความไวที่ตัวต้านทานปรับค่าได้ เพื่อกำหนดช่วงอุณหภูมิที่ต้องการ เมื่อถึงค่าอุณหภูมิที่ต้องการจะส่ง Logic 1 มาทางช่อง D0 ในส่วนของ Analog จะมีแรงดันออกมาทางช่อง A0 สามารถนำไปต่อร่วมกับ Arduino เพื่อให้ Arduino คำนวณค่าอุณหภูมิมาแสดงได้เช่นกัน

การออกแบบสามารถใช้งานร่วมกับ Arduino Nodemcu esp8266 และ Raspberry pi ได้อีกด้วย และมีช่องเจาะรูเพื่อล๊อค Sensor กับ Case อีกด้วย

NTC Thermistor Sensor Module เซนเซอร์วัดอุณหภูมิ คืออะไร

NTC Thermistor Sensor Module เป็นโมดูลเซนเซอร์วัดอุณหภูมิที่ใช้เทคโนโลยี NTC (Negative Temperature Coefficient) ซึ่งหมายความว่าความต้านทานของเซนเซอร์จะลดลงเมื่ออุณหภูมิสูงขึ้น โมดูลนี้ออกแบบมาให้ใช้งานง่ายต่อการเชื่อมต่อกับไมโครคอนโทรลเลอร์ เช่น Arduino หรือบอร์ดอื่น ๆ โดยมีวงจรช่วยปรับสัญญาณให้อ่านค่าได้สะดวกผ่านขา Analog Output

หลักการทำงานของ NTC Thermistor Sensor Module

เซนเซอร์ NTC จะเปลี่ยนค่าความต้านทานตามอุณหภูมิที่เปลี่ยนแปลง เมื่อนำมาใช้ร่วมกับวงจรแบ่งแรงดันในโมดูล จะได้ค่าแรงดันไฟฟ้าที่สอดคล้องกับอุณหภูมิ สามารถนำค่านี้ไปอ่านผ่านขา Analog Input ของ Arduino หรือไมโครคอนโทรลเลอร์อื่น ๆ เพื่อแปลงเป็นค่าอุณหภูมิที่ต้องการได้

การใช้งานกับ Arduino

โมดูลนี้เชื่อมต่อง่าย เพียงต่อขา VCC กับ 5V หรือ 3.3V, GND กับกราวด์ และขา Analog Output กับขา Analog Input ของ Arduino จากนั้นอ่านค่าสัญญาณแรงดันไฟฟ้าและแปลงเป็นอุณหภูมิผ่านสูตรหรือไลบรารีที่มีอยู่ สามารถนำไปใช้ในโปรเจควัดอุณหภูมิทั่วไปได้อย่างรวดเร็ว

ข้อดีของ NTC Thermistor Sensor Module

- ราคาถูกและหาง่าย - ตอบสนองไวต่อการเปลี่ยนแปลงของอุณหภูมิ - ใช้งานง่าย เชื่อมต่อกับ Arduino ได้ทันที - ขนาดเล็ก เหมาะกับโปรเจค DIY หรือการวัดอุณหภูมิทั่วไป

ข้อควรระวังในการใช้งาน

- ต้องป้องกันไม่ให้น้ำหรือความชื้นสัมผัสกับส่วนวงจรไฟฟ้าโดยตรง - ต้องคำนวณและแปลงค่าแรงดันไฟฟ้าเป็นอุณหภูมิอย่างถูกต้องเพื่อความแม่นยำ - ระวังแรงดันไฟฟ้าที่จ่ายให้โมดูลไม่เกินค่าที่กำหนด

สรุป

NTC Thermistor Sensor Module เป็นตัวเลือกที่ดีสำหรับการวัดอุณหภูมิในโปรเจค Arduino ที่ต้องการความง่ายและความแม่นยำในระดับทั่วไป เหมาะสำหรับงาน DIY, ระบบควบคุมอุณหภูมิ หรือการตรวจสอบสภาพแวดล้อมต่าง ๆ

สินค้า 1 ชุดประกอบด้วย

• NTC Thermistor Sensor Module จำนวน 1 ชิ้น
