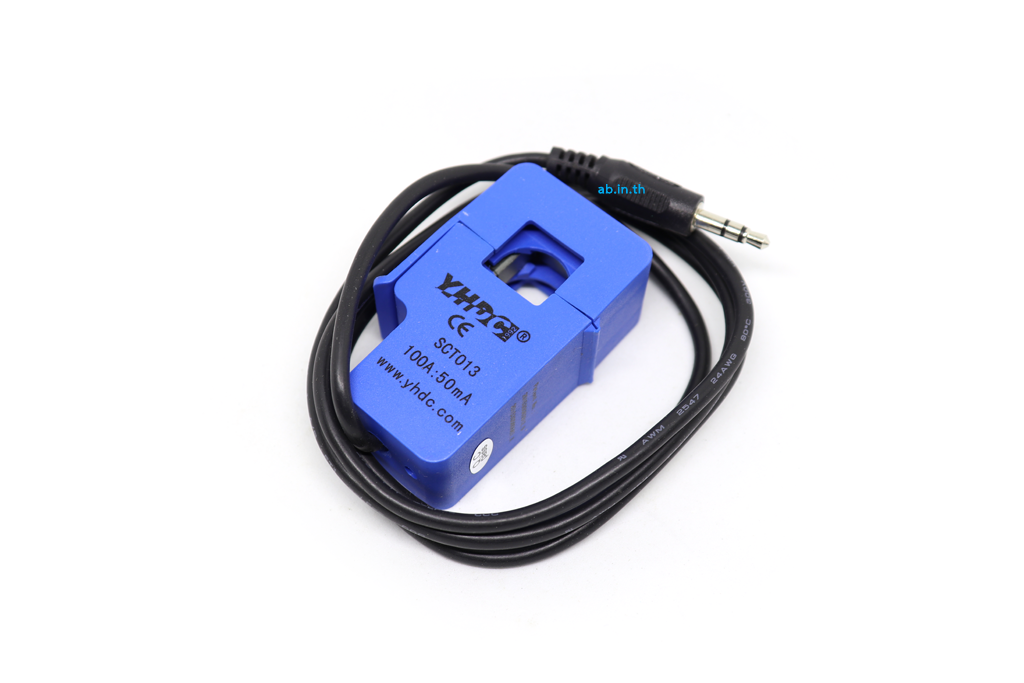

SCT013-000 100A CT Current Sensor วัดกระแสไฟ AC

CT Current Sensor SCT013-000 100A เป็น Sensor สำหรับวัดกระแสใช้งานในลักษณะ Clamp (ครอบสายไฟ) โดยใช้หลักการของสนามแม่เหล็ก สามารถรองรับการวัดกระแสได้สูงสุด ถึง 100A ใช้งานง่ายเหมาะในเรื่องความปลอดภัยเพราะไม่ได้นำกระแสไฟฟ้า AC ไหลผ่านวงจร จึงมีความปลอดภัยสูง ใช้งานง่าย มาพร้อมด้วยแจ็ค ขนาด 3.5mm

The SCT013-000 is a current transformer sensor that can be used with an Arduino board to measure alternating current (AC) in electrical systems. It works by wrapping a conductor (such as a wire or cable) through the aperture of the sensor, which then generates a small, proportional voltage on its output terminals. This voltage can be read by an analog input on the Arduino and converted into a current value using some basic math. The SCT013-000 typically has a maximum current rating of 100A, and an output of approximately 100mV per amp of current flowing through the primary conductor.

It is usually connected to arduino with voltage divider or opamp circuit to scale the voltage down to arduino's voltage level which is 3.3v to 5v

Please let me know if there is anything more I can help you with, or if you would like more information on a specific aspect of using the SCT013-000 with an Arduino.

Datasheet : https://openenergymonitor.org/emon/sites/default/files/SCT013-000_datasheet.pdf

สินค้าประกอบด้วย

• Current Sensor SCT013-000 100A จำนวน 1 ชิ้น
