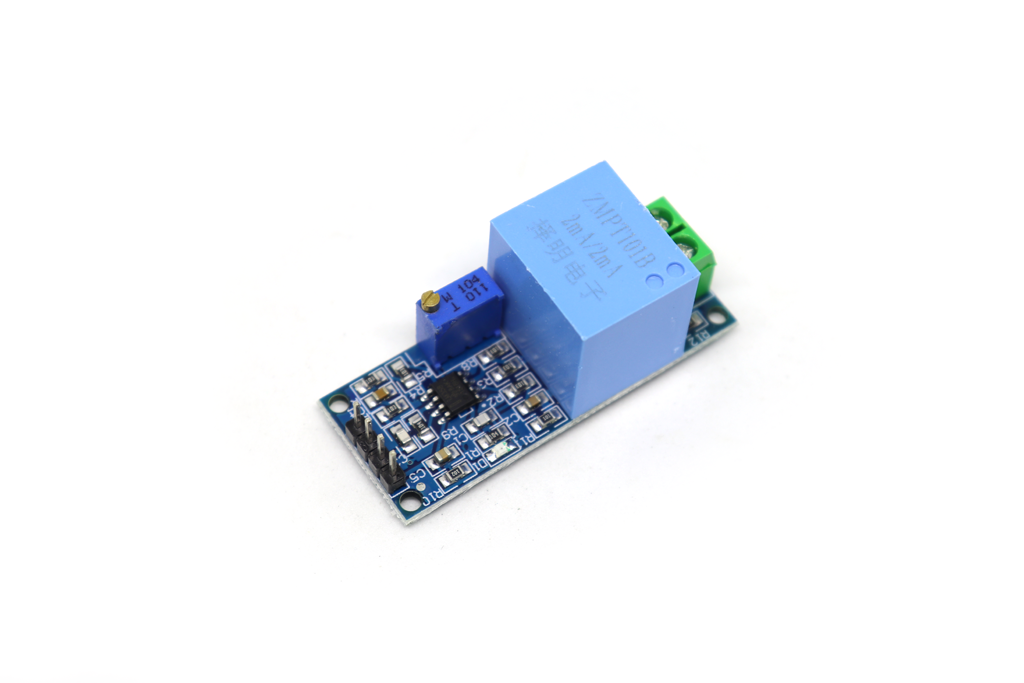

ZMPT101B โมดูลวัดโวลต์ AC สูงสุด 250VAC Single Phase Voltage Sensor

Module ZMPT101B โมดูลวัดโวลต์ AC สูงสุด 250VAC Single Phase Voltage Sensor สำหรับวัดแรงดันไฟฟ้ากระแสสลับ AC สูงสุด ที่ 250 VAC โดยใช้ ZMPT101B ในการวัดแรงดันไฟฟ้ากระแสสลับ สัญญาณที่ออกเป็นสัญญาณรูปแบบ Analog สามารถป้อนเข้า ขา Analog ของ ไมโครคอนโทรเลอร์ ที่รับสัญญาณ Analog ADC 5 Volt เช่น Arduino Uno R3,Arduino Mega 2560 เป็นต้น สามารถปรับขนาดของแอมพลิจูดของสัญญาณ Output ได้จากการปรับค่าตัวต้านทานบน Module

The ZMPT101B is a voltage transformer module that can be used with an Arduino microcontroller to measure AC voltage. It is a passive device that converts a high-voltage, high-current AC signal to a lower-voltage, lower-current signal that can be read by the Arduino's analog input pins. The module has a built-in voltage divider that reduces the AC voltage to a level that is safe for the Arduino to read, typically between 0 and 5 volts. The module also includes a bandpass filter that helps to eliminate noise and provide a cleaner signal for the Arduino to read. It should be used with caution as the input voltage must be less than the max voltage allowed (usually 260V)

The ZMPT101B is typically used to measure the voltage of the power supply in a home or building, but it can also be used to measure the voltage of other AC sources, such as a motor or generator. It is easy to connect to an Arduino and there are various libraries and tutorials available to help you get started.

ข้อมูลเพิ่มเติม

• แหล่งจ่ายไฟ : 5VDC
• สัญญาณ Output : Analog
• ขนาด : 50 x 20 x 24 mm
• http://www.zeming-e.com/file/0_2013_10_18_093344.pdf
• Data Sheet : http://9arduino.nisit.net/datasheet/ZMPT101B.pdf

สินค้า 1 ชุดประกอบด้วย

• ZMPT101B โมดูลวัดโวลต์ AC สูงสุด 250VAC Single Phase Voltage Sensor

โปรแกรมตัวอย่าง Arduino

const int AC_SENSOR_PIN = A0;   // pin connected to the AC voltage sensor
const float REFERENCE_VOLTAGE = 5.0;  // the reference voltage of the Arduino's ADC

void setup() {
  Serial.begin(9600);  // start the serial communication
}

void loop() {
  int sensorValue = analogRead(AC_SENSOR_PIN);   // read the value from the sensor
  float voltage = sensorValue * REFERENCE_VOLTAGE / 1023.0;   // calculate the voltage
  Serial.println(voltage);   // print the voltage to the serial monitor
  delay(1000);   // wait for a second
}
