Turbidity EC Sensor เซนเซอร์วัดความขุ่นของน้ำ

Turbidity EC Sensor เซนเซอร์วัดความขุ่นของน้ำ

Sensor สำหรับใช้วัดระดับความขุ่นของน้ำโดยใช้หลักการตรวจสอบด้วยแสง การหักเหของแสงสามารถนำไปใช้ตรวยสอบความขุนของน้ำในคลอง การตรวจน้ำป่า เป็นต้น ทำงานที่แรงดันไฟฟ้า DC 5 Volt โดย Outout ที่ออกมาจะเป็นสัญญาณ Analog และ Digital เพื่อส่งค่าไปยัง Arduino สำหรับ สัญญาณ Analog จะปล่อยแรงดันออกมาตั้งแต่ 0.4 Volt ถึง 5 Volt ส่วนสัญญาณแบบ Digital จะเป็นแบบ High / Low โดยการปรับค่าที่ตัวต้านทานปรับค่าได้

Turbidity EC Sensor เซนเซอร์วัดความขุ่นของน้ำ

Turbidity EC Sensor คืออุปกรณ์ที่ใช้สำหรับวัดระดับความขุ่นของน้ำ ซึ่งเป็นหนึ่งในค่าที่สำคัญในการตรวจสอบคุณภาพน้ำ โดยทั่วไปแล้ว ความขุ่นในน้ำเกิดจากสารแขวนลอย เช่น ดิน ฝุ่น ตะกอน หรือสิ่งปนเปื้อนอื่น ๆ ซึ่งสามารถส่งผลต่อสุขภาพของมนุษย์ พืช และสัตว์น้ำได้โดยตรง

หลักการทำงานของ Turbidity EC Sensor

เซนเซอร์จะปล่อยลำแสงอินฟราเรด (Infrared Light) ผ่านตัวอย่างน้ำ และตรวจจับแสงที่กระจายออกมา หากน้ำมีความขุ่นมาก แสงจะกระจายออกมาก ทำให้สามารถวัดค่าแรงดันไฟฟ้าหรือค่าดิจิทัลที่สัมพันธ์กับระดับความขุ่นได้อย่างแม่นยำ โดยค่าที่อ่านได้จะถูกส่งต่อไปยังบอร์ดควบคุม เช่น Arduino เพื่อประมวลผล

การใช้งานร่วมกับ Arduino

Turbidity EC Sensor สามารถเชื่อมต่อกับ Arduino ได้อย่างง่ายดาย เพียงต่อขา VCC, GND และสัญญาณเอาต์พุต (Signal Output) จากเซนเซอร์เข้ากับขา Analog ของบอร์ด Arduino จากนั้นเขียนโปรแกรมให้ Arduino แสดงค่าความขุ่นออกทาง Serial Monitor หรือจอแสดงผล เช่น OLED หรือ LCD

การประยุกต์ใช้งาน

เซนเซอร์ชนิดนี้เหมาะสำหรับงานที่ต้องตรวจสอบคุณภาพน้ำ เช่น โปรเจควัดคุณภาพน้ำในบ่อเลี้ยงปลา ระบบกรองน้ำ ระบบเตือนน้ำเสีย หรือแม้กระทั่งในอุตสาหกรรมที่ต้องควบคุมมาตรฐานน้ำก่อนปล่อยออกสู่ธรรมชาติ สามารถใช้ร่วมกับเซนเซอร์วัดค่า pH, อุณหภูมิ และความนำไฟฟ้า (EC) เพื่อวิเคราะห์คุณภาพน้ำได้ครอบคลุมยิ่งขึ้น

ข้อมูลเพิ่มเติม

• รองรับแรงดัน DC : 5VDC
• กระแสที่ใช้ : 40mA
• ความเร็วในการตอบสนอง ต่ำกว่า 500ms
• สัญญาณที่ได้ เป็น Analog : 0.4-5 V
• Sensor ทำงานที่อุณหภูมิ : 5℃~90 ℃
• น้ำหนัก : 30 กรัม
• ขนาดของ Module : 38mm x 28mm x 10 mm

เอกสารเพิ่มเติม

• Product Wiki : http://www.dfrobot.com/wiki/index.php?title=Turbidity_sensor_SKU:_SEN0189
• Schematic : https://github.com/Arduinolibrary/DFRobot_Turbidity_sensor/raw/master/SEN0189%20Turbidity%20sensor(V1.0)%20schematic.pdf
• Probe Dimension : https://github.com/Arduinolibrary/DFRobot_Turbidity_sensor/raw/master/Probe_Dimension.png
• Adapter Dimension : https://github.com/Arduinolibrary/DFRobot_Turbidity_sensor/raw/master/Adapter_Dimension.png

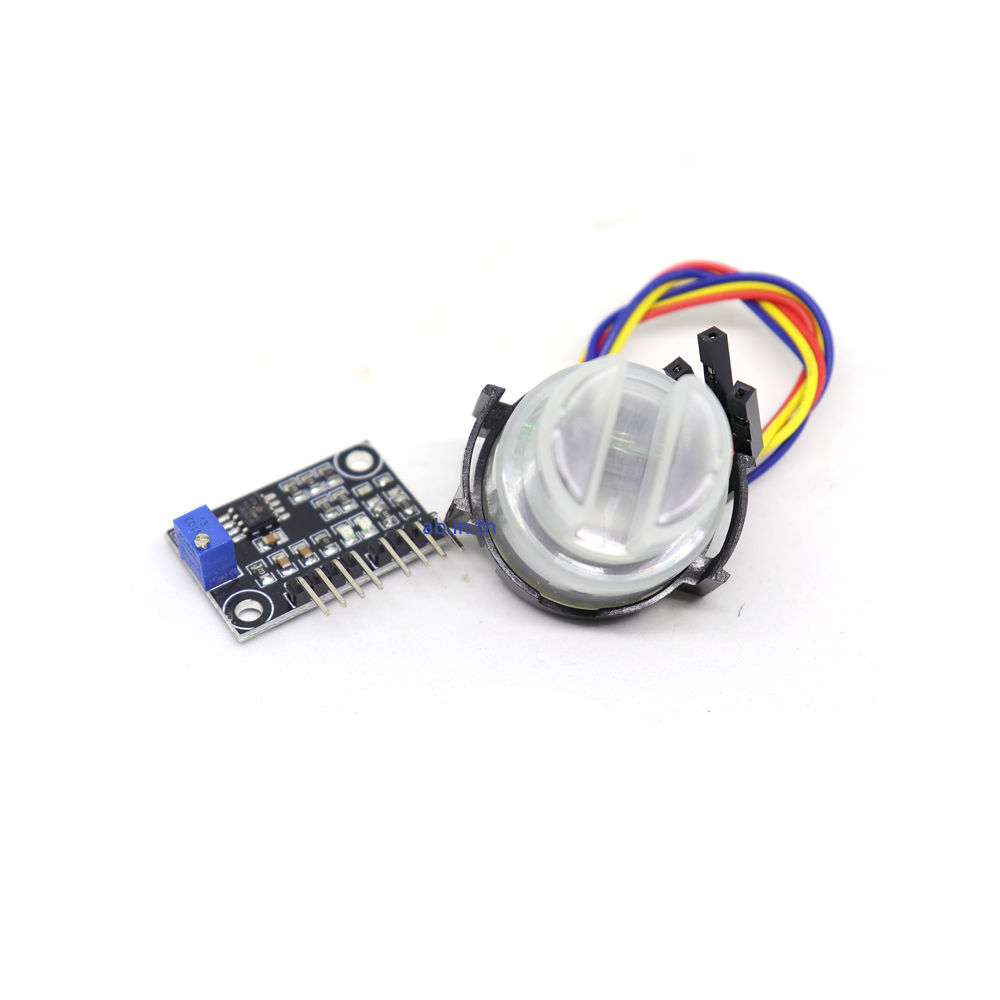

สินค้า 1 ชุดประกอบด้วย

• Module Turbidity จำนวน 1 ชิ้น
• Sensor Turbidity จำนวน 1 ชิ้น

สรุป

Turbidity EC Sensor เป็นเครื่องมือที่ช่วยตรวจวัดความขุ่นในน้ำอย่างแม่นยำ ใช้งานง่าย เหมาะสำหรับนักพัฒนา ผู้เรียนรู้ระบบ IOT และนักวิจัยที่ต้องการติดตามคุณภาพน้ำในระบบต่าง ๆ ช่วยให้เราสามารถเฝ้าระวังปัญหาทางสิ่งแวดล้อม และควบคุมระบบน้ำให้มีคุณภาพได้อย่างมีประสิทธิภาพ
