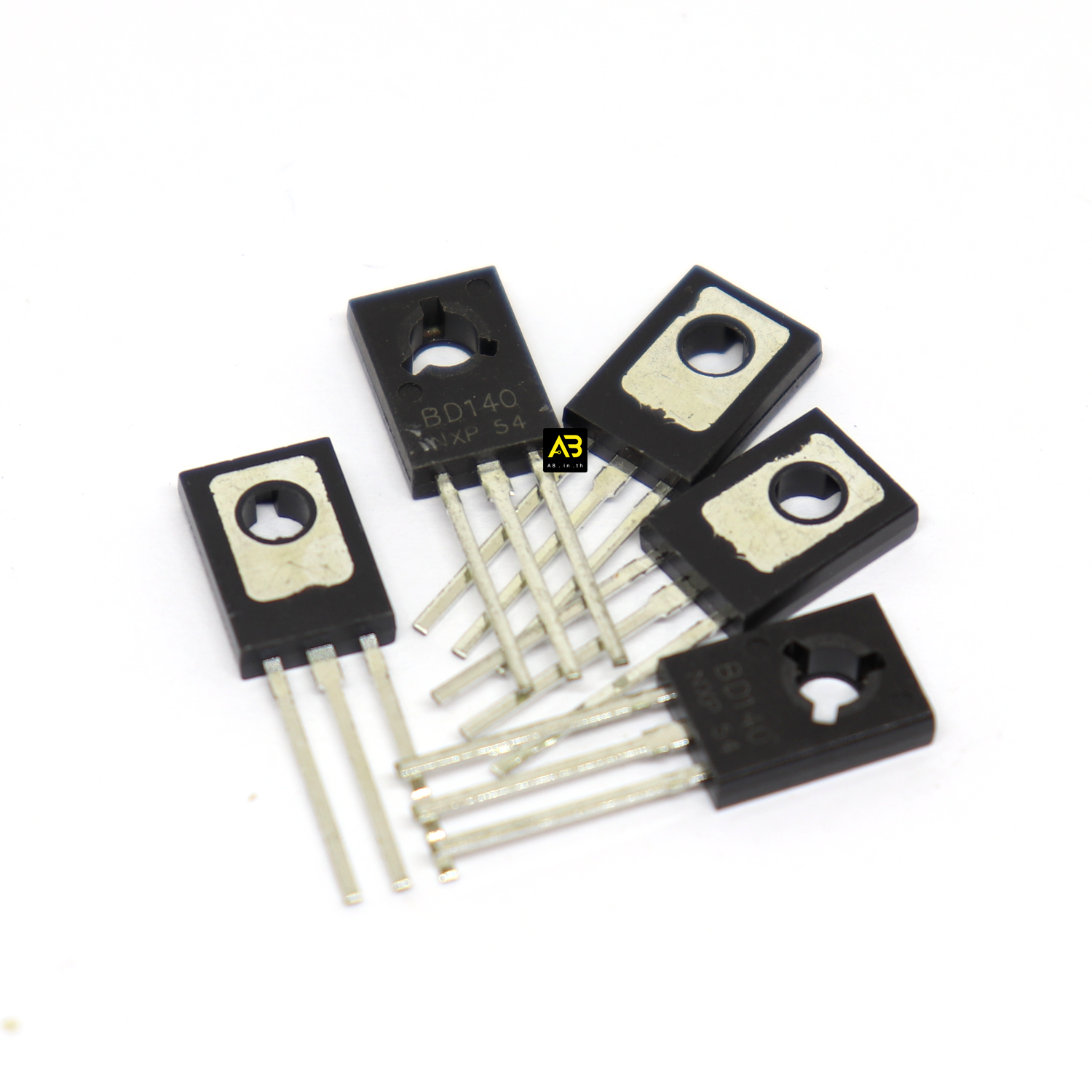

BD140 ทรานซิสเตอร์ Transistor ชนิด PNP

Transistor BD140 ชนิด PNP คืออะไร

BD140 คือทรานซิสเตอร์ชนิด PNP แบบ Power Transistor ที่นิยมใช้งานในวงจรอิเล็กทรอนิกส์ทั่วไป โดยเฉพาะวงจรที่ต้องการควบคุมกระแสหรือใช้เป็นภาคขยายกำลัง เช่น วงจรขยายเสียง วงจรควบคุมโหลดไฟฟ้า หรือวงจรจ่ายไฟต่าง ๆ เป็นทรานซิสเตอร์ที่ใช้งานควบคู่กับ BD139 (ชนิด NPN) ได้อย่างดี โดยเฉพาะในวงจร Push-Pull

คุณสมบัติของ BD140

- ชนิด: PNP - กระแสสูงสุดที่ไหลผ่านได้: 1.5A - แรงดันสูงสุดระหว่างขา Collector และ Emitter (V_CE): -80V - กำลังวัตต์สูงสุด (Power Dissipation): 12.5W - ค่า Gain (hFE): ประมาณ 40-250 - แพ็กเกจ: TO-126 พร้อมแผ่นระบายความร้อน

ขาของทรานซิสเตอร์ BD140

ทรานซิสเตอร์ BD140 มีทั้งหมด 3 ขา โดยเรียงจากซ้ายไปขวา (เมื่อหันด้านหน้าเข้าหาเราและแผ่นระบายความร้อนอยู่ด้านหลัง) ดังนี้:

• ขา 1: Base (B) – ขาสัญญาณควบคุม
• ขา 2: Collector (C) – ขาเชื่อมต่อกับโหลด
• ขา 3: Emitter (E) – ขาจ่ายกระแสไฟ

หลักการทำงานของทรานซิสเตอร์ BD140

BD140 เป็น PNP Transistor ที่ทำงานตรงข้ามกับ NPN โดยจะเริ่มนำกระแสเมื่อขา Base มีแรงดันต่ำกว่าขา Emitter ประมาณ 0.7V เมื่อเปิดใช้งาน กระแสจะไหลจาก Emitter ไปยัง Collector ทำให้สามารถควบคุมโหลดหรืออุปกรณ์อื่นได้โดยใช้กระแสขนาดเล็กในการควบคุม

การประยุกต์ใช้งาน BD140

- วงจรขยายเสียงแบบกำลัง - วงจรควบคุมโหลดไฟฟ้า เช่น หลอดไฟ หรือมอเตอร์ - ใช้ร่วมกับ BD139 ในวงจร Push-Pull - ใช้ในระบบแหล่งจ่ายไฟ หรือ Switching Circuits

ข้อดีของ BD140

- รองรับการจ่ายกระแสสูงได้ถึง 1.5A - ทนแรงดันได้สูงถึง 80V - ใช้งานง่าย เหมาะสำหรับงานควบคุมโหลด - มีแผ่นระบายความร้อน เพิ่มความทนทานในการใช้งานระยะยาว

สรุป

BD140 เป็นทรานซิสเตอร์ PNP กำลังที่เหมาะสำหรับใช้งานในวงจรควบคุมต่าง ๆ โดยเฉพาะเมื่อต้องควบคุมอุปกรณ์ที่ใช้แรงดันและกระแสระดับกลาง สามารถใช้งานร่วมกับไมโครคอนโทรลเลอร์ หรือวงจรขยายเสียงต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับทั้งงานทดลอง และการออกแบบวงจรจริง

ข้อมูลเพิ่มเติม

• Part No : BD140
• ชนิด : PNP Transistor
• Voltage: 80V
• Current: 1.5A
• Power: 12.5W

สินค้า 1 ชุดประกอบด้วย

• Transistor ทรานซิสเตอร์ BD140 ชนิด PNP จำนวน 1 ชิ้น
