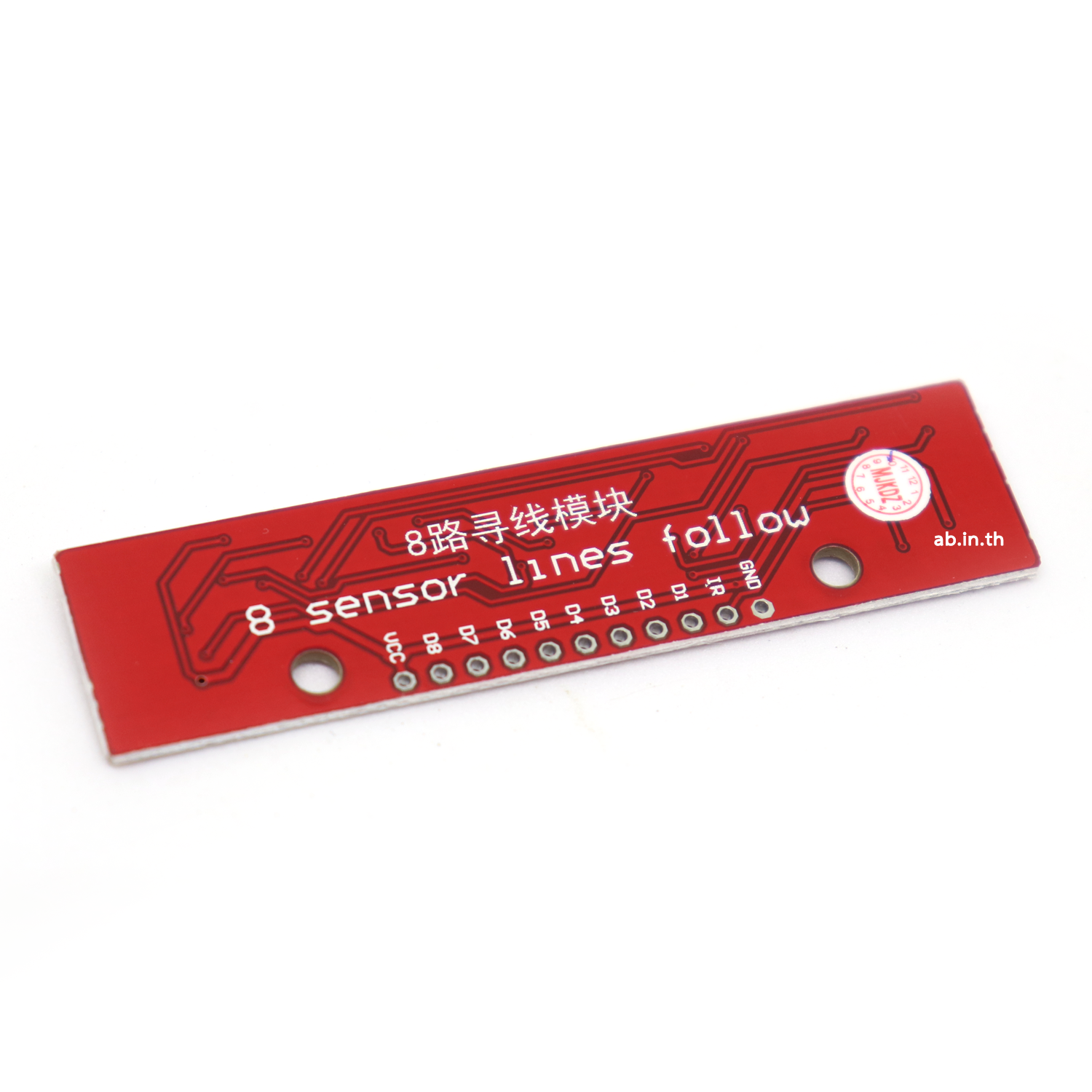

IR 8 Sensor line follower

IR 8 Sensor Line Follower Module: ยกระดับหุ่นยนต์ติดตามเส้น Arduino ของคุณให้แม่นยำยิ่งขึ้น

การสร้างหุ่นยนต์ติดตามเส้น (Line Follower Robot) ถือเป็นโปรเจกต์คลาสสิกและยอดนิยมสำหรับผู้เริ่มต้นในโลกของ Arduino และ Robotics เพื่อให้หุ่นยนต์ของคุณสามารถเคลื่อนที่ไปบนเส้นได้อย่างแม่นยำและราบรื่น ไม่ว่าเส้นจะคดเคี้ยวแค่ไหน IR 8 Sensor Line Follower Module คือส่วนประกอบสำคัญที่จะยกระดับความสามารถของหุ่นยนต์ของคุณให้เหนือกว่าโมดูลเซ็นเซอร์เดี่ยวทั่วไป โมดูลนี้มาพร้อมกับเซ็นเซอร์อินฟราเรด (IR) ถึง 8 ตัว ทำให้การตรวจจับเส้นมีความละเอียดและแม่นยำอย่างไม่เคยมีมาก่อน

ทำไมต้องใช้ IR 8 Sensor Line Follower Module กับ Arduino?

ในขณะที่โมดูลเซ็นเซอร์ IR แบบ 2 หรือ 3 ตัวอาจเพียงพอสำหรับเส้นตรงง่ายๆ แต่สำหรับความซับซ้อนที่มากขึ้น IR 8 Sensor Module คือสิ่งที่เข้ามาตอบโจทย์:

• ความแม่นยำในการตรวจจับที่เหนือกว่า: การมีเซ็นเซอร์ถึง 8 ตัวเรียงกัน ทำให้สามารถครอบคลุมพื้นที่การตรวจจับได้กว้างขึ้นและละเอียดขึ้น หุ่นยนต์สามารถ "มองเห็น" ตำแหน่งของเส้นได้อย่างชัดเจน ไม่ว่าเส้นจะเอียงไปทางซ้ายหรือขวาเล็กน้อยก็ตาม
• การเคลื่อนที่ที่ราบรื่นยิ่งขึ้น: ด้วยข้อมูลที่ละเอียดจากเซ็นเซอร์หลายตัว ทำให้ Arduino สามารถประมวลผลและปรับการเคลื่อนที่ของหุ่นยนต์ได้อย่างละเอียดอ่อน ลดการส่ายไปมาและทำให้การติดตามเส้นเป็นไปอย่างราบรื่นมากขึ้น โดยเฉพาะในส่วนโค้งหักศอก
• การจัดการกับเส้นที่ซับซ้อน: เหมาะอย่างยิ่งสำหรับสนามแข่งขันหรือเส้นทางที่มีความซับซ้อน เช่น การแยกทาง, ทางโค้งแคบ, หรือเส้นที่มีความหนาบางไม่สม่ำเสมอ โมดูลนี้ช่วยให้หุ่นยนต์สามารถตีความข้อมูลได้ดีขึ้น
• เอาต์พุตดิจิทัล: เซ็นเซอร์แต่ละตัวจะให้ค่าเอาต์พุตเป็นดิจิทัล (0 หรือ 1) ซึ่งหมายถึงการตรวจจับพื้นผิวที่สะท้อนแสง (เช่น พื้นสีขาว) หรือไม่สะท้อนแสง (เช่น เส้นสีดำ) ทำให้ Arduino สามารถอ่านค่าและนำไปประมวลผลได้โดยตรง
• ปรับความไวได้: โมดูลส่วนใหญ่จะมีโพเทนชิออมิเตอร์ (Potentiometer) สำหรับแต่ละเซ็นเซอร์ หรือรวมสำหรับทั้งชุด เพื่อให้คุณสามารถปรับความไวในการตรวจจับให้เหมาะสมกับสภาพแสงและสีของพื้นผิวได้
• การเขียนโปรแกรมด้วย Arduino ที่ยืดหยุ่น: แม้จะใช้ขา Arduino มากขึ้น (8 ขา) แต่การเขียนโปรแกรมเพื่ออ่านค่าจากเซ็นเซอร์แต่ละตัวนั้นตรงไปตรงมา และมีตัวอย่างโค้ดมากมายให้ศึกษาและปรับใช้

การประยุกต์ใช้และการเขียนโปรแกรมเบื้องต้นกับ Arduino

การเชื่อมต่อและใช้งาน IR 8 Sensor Line Follower Module กับ Arduino นั้นไม่ซับซ้อน:

• การเชื่อมต่อ:
  • เชื่อมต่อขา VCC ของโมดูลเข้ากับ 5V ของ Arduino
  • เชื่อมต่อขา GND ของโมดูลเข้ากับ GND ของ Arduino
  • เชื่อมต่อขาเอาต์พุตดิจิทัลทั้ง 8 ขาของเซ็นเซอร์ (มักจะมีชื่อกำกับ เช่น D1-D8 หรือ OUT1-OUT8) เข้ากับขา Digital Pin ของ Arduino ตามลำดับ (เช่น 2-9 หรือ 22-29 หากใช้ Arduino Mega)
  • ปรับความไวของเซ็นเซอร์ด้วยโพเทนชิออมิเตอร์บนโมดูล โดยใช้ไขควงปากแบนขนาดเล็ก
• การเขียนโปรแกรม:
  • กำหนดขา Digital Pin สำหรับเซ็นเซอร์แต่ละตัว
  • ใช้ฟังก์ชัน `digitalRead()` เพื่ออ่านค่าสถานะของเซ็นเซอร์แต่ละตัว (HIGH/LOW หรือ 1/0)
  • สร้าง Logic หรือ Algorithm (เช่น PID Control) เพื่อประมวลผลค่าที่อ่านได้จากเซ็นเซอร์ทั้ง 8 ตัว เพื่อควบคุมมอเตอร์ให้หุ่นยนต์อยู่บนเส้นตลอดเวลา

ตัวอย่างแนวคิดการประมวลผล (Pseudo-code):

อ่านค่าจากเซ็นเซอร์ทั้งหมด 8 ตัว
สร้าง "ค่าตำแหน่ง" จากการรวมค่าของเซ็นเซอร์แต่ละตัว โดยให้เซ็นเซอร์ตรงกลางมีน้ำหนักมากที่สุด
เช่น: [0 0 0 1 1 0 0 0] หมายถึงอยู่ตรงกลาง
[0 0 1 1 0 0 0 0] หมายถึงเบี่ยงไปทางขวาเล็กน้อย
[1 1 0 0 0 0 0 0] หมายถึงเบี่ยงไปทางขวามาก

หากอยู่ตรงกลาง: เดินหน้าตรง
หากเบี่ยงซ้าย: เลี้ยวขวาเล็กน้อย
หากเบี่ยงขวา: เลี้ยวซ้ายเล็กน้อย
หากหลุดจากเส้น (เซ็นเซอร์ทั้งหมดเป็น 0 หรือ 1 ตามสีเส้น): ค้นหาเส้น หรือหยุด

ใครควรใช้ IR 8 Sensor Line Follower Module?

โมดูลนี้เหมาะอย่างยิ่งสำหรับ:

• นักเรียน นักศึกษา: ที่ต้องการสร้างหุ่นยนต์ติดตามเส้นสำหรับโครงการหรือการแข่งขัน
• นักพัฒนาหุ่นยนต์ DIY: ที่ต้องการเพิ่มความแม่นยำและประสิทธิภาพให้กับหุ่นยนต์ของตน
• ผู้ที่ต้องการเรียนรู้การควบคุมแบบ PID: การใช้เซ็นเซอร์หลายตัวเป็นพื้นฐานที่ดีในการนำไปใช้กับอัลกอริทึม PID เพื่อการควบคุมที่เสถียร
• ผู้ที่ต้องการความท้าทาย: ในการสร้างหุ่นยนต์ที่สามารถจัดการกับเส้นทางที่ซับซ้อน

ด้วย IR 8 Sensor Line Follower Module หุ่นยนต์ติดตามเส้น Arduino ของคุณจะไม่เพียงแค่เดินตามเส้นได้ แต่จะเดินตามได้อย่างแม่นยำ ราบรื่น และฉลาดมากยิ่งขึ้น พร้อมสำหรับการแข่งขันหรือการแสดงผลงานที่น่าประทับใจ!

ข้อมูลเพิ่มเติม

• ทำงานที่แรงดัน 5VDC
• มี Sensor IR Reflectance ถึง 8 ตัว

สิน้า 1 ชุดประกอบด้วย

• IR 8 Sensor line follower จำนวน 1 ชิ้น
