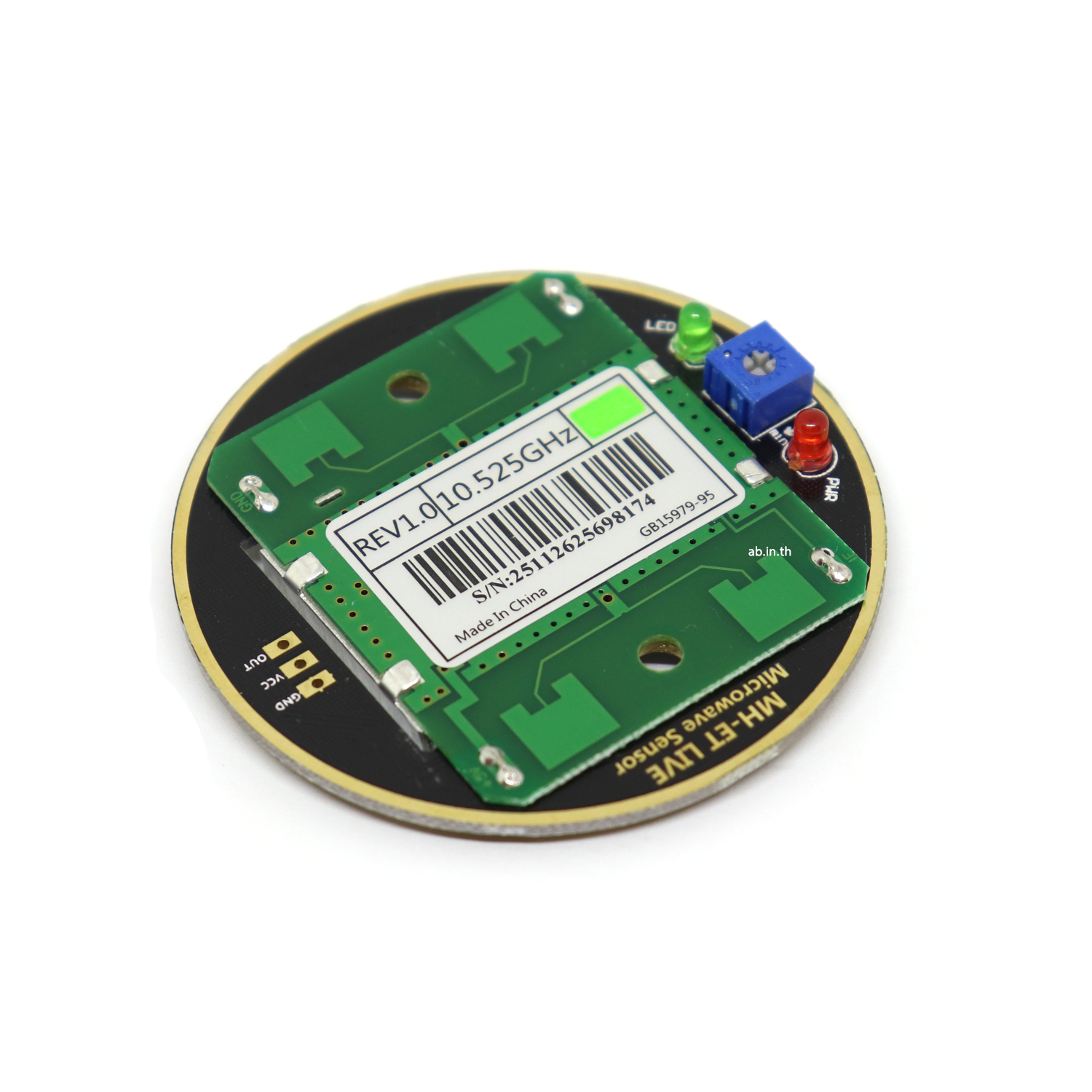

HB100 backplane Microwave Doppler wireless radar detector probe sensor module 10.525GHz เซ็นเซอร์ตรวจจับการเคลื่อนไหว แบบไมโครเวฟ

HB100 Microwave Doppler Radar Sensor Module 10.525GHz คืออะไร ใช้งานอย่างไรกับ Arduino

โมดูล HB100 Microwave Doppler Radar Sensor เป็นเซ็นเซอร์ตรวจจับการเคลื่อนไหวโดยใช้หลักการสะท้อนคลื่นไมโครเวฟ ที่ความถี่ 10.525GHz ซึ่งต่างจากเซ็นเซอร์ PIR ทั่วไปตรงที่สามารถตรวจจับการเคลื่อนไหวแม้ผ่านวัสดุบางๆ เช่น ผ้า กระจก หรือแผ่นพลาสติกบางๆ ทำให้เหมาะกับการใช้งานหลากหลายรูปแบบในงานด้านความปลอดภัยหรือระบบอัตโนมัติ

คุณสมบัติของ HB100 Radar Sensor

• ตรวจจับการเคลื่อนไหวของวัตถุที่มีความเร็ว และมีการเปลี่ยนแปลงตำแหน่ง
• ความถี่ในการทำงาน 10.525GHz (Microwave Band)
• ใช้พลังงานต่ำ ขนาดเล็ก ติดตั้งง่าย
• ทำงานได้แม้ในที่มืด หรือทะลุผ่านวัสดุบางบางได้
• ใช้งานได้ทั้งภายในและภายนอกอาคาร

การทำงานของ HB100

โมดูล HB100 จะส่งสัญญาณไมโครเวฟออกไปและรับสัญญาณที่สะท้อนกลับมา หากมีวัตถุเคลื่อนไหวในบริเวณนั้น ความถี่ของสัญญาณสะท้อนจะเปลี่ยนแปลงเล็กน้อยตามหลัก Doppler Effect โมดูลจะแปลงสัญญาณนี้เป็นสัญญาณแอนะล็อกหรือดิจิทัลเพื่อให้ไมโครคอนโทรลเลอร์ เช่น Arduino อ่านค่าได้

การใช้งานร่วมกับ Arduino

การต่อใช้งานกับ Arduino ทำได้โดยการเชื่อมต่อขา OUT ของโมดูล HB100 เข้ากับขา Analog หรือ Digital บน Arduino แล้วอ่านค่าสัญญาณที่เปลี่ยนแปลงตามการเคลื่อนไหว จากนั้นสามารถนำไปพัฒนาเป็นระบบเปิดไฟอัตโนมัติ, ระบบเตือนภัย, หุ่นยนต์ตรวจจับสิ่งเคลื่อนไหว หรือระบบควบคุมประตูอัตโนมัติได้

ตัวอย่างการประยุกต์ใช้งาน

• ระบบเปิด/ปิดไฟอัตโนมัติเมื่อมีคนเดินผ่าน
• ระบบเตือนภัยบ้านหรือสำนักงาน
• ระบบนับจำนวนผู้ผ่านเข้า-ออก
• หุ่นยนต์ที่ตอบสนองต่อการเคลื่อนไหว

สรุป

HB100 Microwave Doppler Radar Sensor Module เป็นเซ็นเซอร์ตรวจจับการเคลื่อนไหวที่แม่นยำและทนทานกว่าเซ็นเซอร์แบบอินฟราเรดทั่วไป เหมาะสำหรับงานระบบอัตโนมัติและรักษาความปลอดภัย สามารถใช้งานร่วมกับ Arduino และบอร์ดไมโครคอนโทรลเลอร์อื่น ๆ ได้อย่างสะดวก ช่วยให้การพัฒนาโปรเจกต์ IoT และ Smart Home เป็นไปได้อย่างมีประสิทธิภาพ

สินค้า 1 ชุดประกอบด้วย

• HB100 backplane Microwave Doppler wireless radar detector probe sensor module 10.525GHz จำนวน 1 ชิ้น
