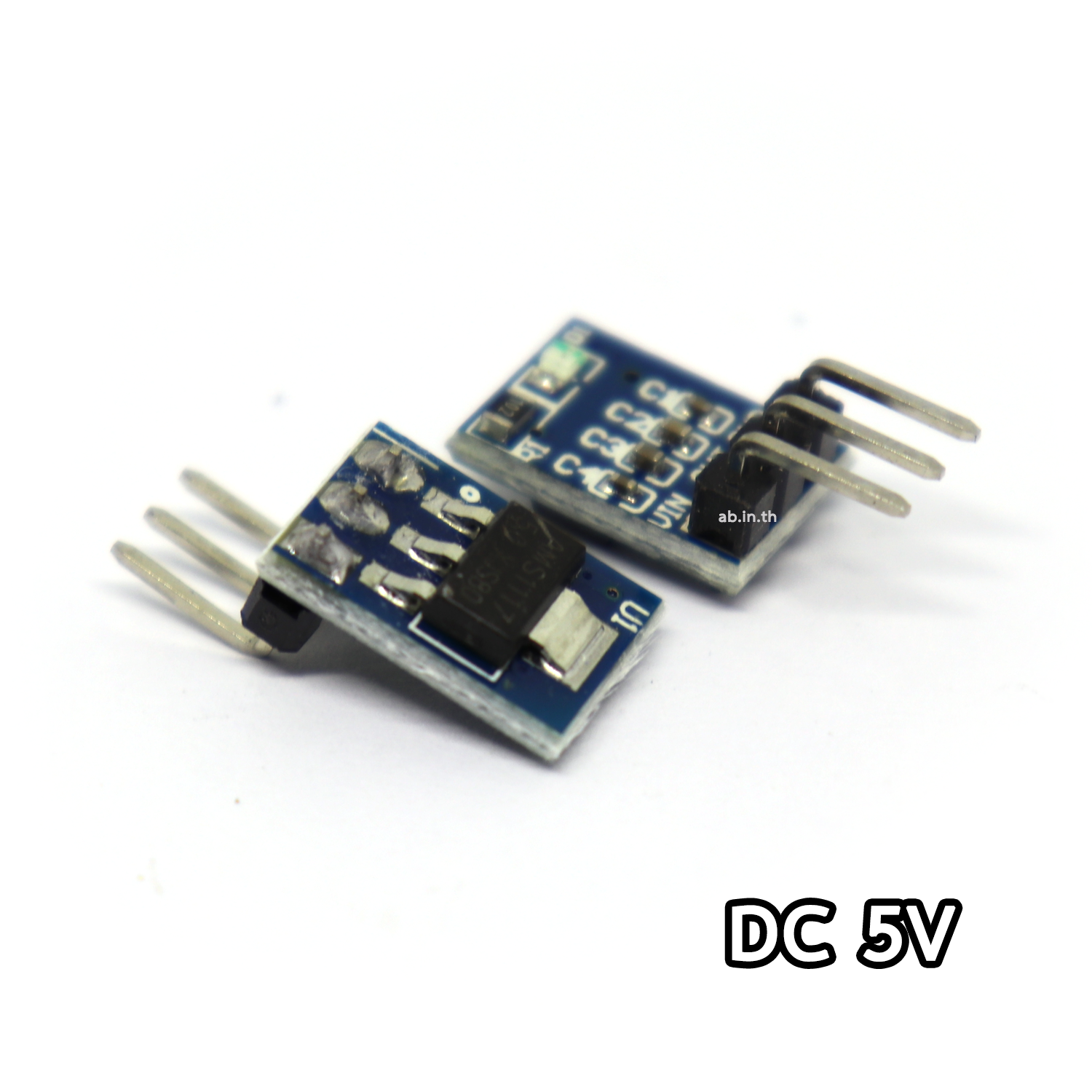

AMS1117 5.0V 800mA ภาคจ่ายไฟ C Regulator AMS1117 4.5V-7.0V to 5V

AMS1117 5.0V 800mA ภาคจ่ายไฟคืออะไร?

AMS1117 5.0V คือไอซีเรกูเลเตอร์แรงดันไฟฟ้าแบบ Linear Regulator ที่สามารถจ่ายแรงดันคงที่ 5.0 โวลต์ และรองรับกระแสสูงสุดประมาณ 800mA ถูกใช้งานอย่างแพร่หลายในวงจรอิเล็กทรอนิกส์ที่ต้องการแปลงแรงดันจากแหล่งจ่ายที่สูงกว่า (เช่น 7V-12V) ให้กลายเป็น 5V เพื่อเลี้ยงวงจรไมโครคอนโทรลเลอร์, เซ็นเซอร์ หรือโมดูลต่าง ๆ ที่ต้องการแรงดัน 5V โดยเฉพาะ

คุณสมบัติของ AMS1117 5.0V

• แรงดันขาออก: 5.0V (Fixed Output)
• รองรับกระแสสูงสุด: 800mA
• แรงดันขาเข้า: แนะนำไม่เกิน 12V
• แรงดันดรอปเอาท์ต่ำ (Low Dropout Regulator)
• แพ็คเกจ TO-252 หรือ SOT-223 ระบายความร้อนได้ดี

การใช้งานร่วมกับ Arduino

AMS1117 5.0V มักถูกใช้งานเป็นภาคจ่ายไฟเสริมในโปรเจกต์ Arduino โดยเฉพาะเมื่อใช้กับบอร์ด ESP8266, ESP32, NodeMCU ที่ต้องการแรงดัน 5V อย่างเสถียร โมดูลนี้มักมาพร้อมคาปาซิเตอร์กรองสัญญาณรบกวนในตัวและสามารถต่อเข้ากับแบตเตอรี่ลิเธียม หรือ Adapter 7V-12V แล้วแปลงออกเป็น 5V เพื่อเลี้ยงอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ

ตัวอย่างการใช้งาน

ในโปรเจกต์ IoT ที่ใช้ ESP8266 ซึ่งต้องการไฟ 5V ในการจ่ายแรงดันให้กับ Relay Module หรือเซ็นเซอร์แบบ Digital ต่าง ๆ เราสามารถใช้โมดูล AMS1117 5.0V ต่อกับแบตเตอรี่ 9V แล้วต่อขาเอาท์พุต 5V ไปยังอุปกรณ์ที่ต้องการได้อย่างปลอดภัย

ข้อควรระวัง

เนื่องจาก AMS1117 เป็น Linear Regulator การจ่ายแรงดันสูงและดึงกระแสมากอาจทำให้เกิดความร้อนสะสม จำเป็นต้องระบายความร้อนให้เพียงพอ หรือเลือกใช้ร่วมกับ Heat Sink ขนาดเล็กเมื่อต้องการใช้งานในภาระโหลดสูงอย่างต่อเนื่อง

AMS1117 5.0V เป็นโมดูลแปลงแรงดันที่ใช้งานง่าย ราคาประหยัด และเหมาะสำหรับงาน DIY, โปรเจกต์ Arduino, IoT หรือระบบจ่ายไฟ 5V ทั่วไป โดยสามารถประยุกต์ใช้งานได้อย่างหลากหลาย เหมาะสำหรับผู้เริ่มต้นและนักพัฒนาวงจรอิเล็กทรอนิกส์ทุกระดับ
